一、液压传动技术指标：
　　液压PLC控制综合实训装置，集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

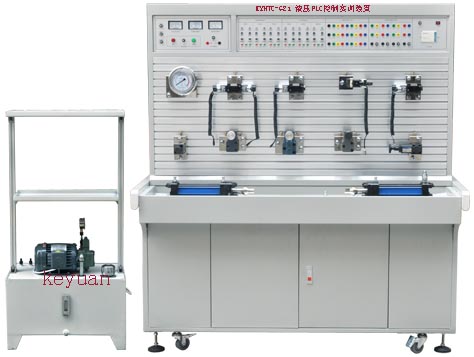

　　　　KYHTC-G21 液压PLC控制实训装置（工业件、铝槽、钢台）

　二、液压传动技术参数：
　　1、输入电源：三相五线，380V．允差±l0%，50Hz。
　　2、直流电源：DC24V
　　3、装置容量：<3kVA。
　　4、变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
　　5、PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块等。
　　6、电机：额定电压380V．额定功率0.75kW，绝缘等级B。
　　7、外形尺寸：1520mm×700mm×1750mm。
　　8、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
　　9、通过机械控制，传统继电器控制，先进的PLC自动控制及监控技术于一体，灵活实现其功能。
三、实训项目
　液压传动基本回路：
　　1、单级调压回路
　　2、多级调压回路
　　3、减压回路
　　4、卸荷回路
　　5、进油节流调速回路
　　6、回油节流调速回路
　　7、旁油节流调速回路
　　8、液压缸差动连接的快速运动回路
　　9、调速阀短接速度换接回路
　　10、调速阀串联的速度换接回路
　　11、调速阀并联的速度换接回路
　　12、用换向阀的换向回路
　　13、用"O"型机能换向阀的锁紧回路
　　14、用液控单向阀的锁紧回路
　　15、用顺序阀控制的顺序动作回路
　　16、用压力继电器控制的顺序动作回路
　　17、用行程开关控制的顺序动作回路
　　18、用调速阀控制的同步回
　　19、PLC编程软件学习和使用
　　20、PLC与计算机的通讯，在线调试、监控
　　21、PLC控制的液压基本回路实训（优化控制）
四、基本配置：
　液压元器件清单（配有中高压液压元件）：
