一、概述：
随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功KYA-18G型透明液压传动实验系统。透明液压专利技术是我公司为实现液压传动课程现代化教学而进行研究的最新科技成果，它填补了技校、中专、大专院校的液压传动透明教学设备的国内空白。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。KYA-18G型透明液压传动实验装置通过对以上四大基本功能的十八种基本控制回路的实验（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验实验中得到启发，引发兴趣，本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，以参照公司提供的实验指导书，可方便地进行各种常用液压传动的控制，实验及测试，可让学生了解油路及液压元件内部的结构、原理及工作过程。KYA-18G型透明液压传动实验装置是液压传动教学最理想的设备。
二、主要技术指标：
KYA-18G型透明液压传动实验装置的所有液压元件、实验台及附件的技术指标均依据《透明液压传动实验系统企业标准》Q/XDJY-95进行设计、生产、检验。它是在原有的Q/XDJY-95标准的基础上进一步改进、完善、提高而形成的，它的发布、备案、实施标志着我公司的产品在性能、质量又跨上一个新的台阶。
三、产品特点：
1、液压传动具有重量轻,功率大,结构简单 ,布局灵活 ,控制方便 ,速度、扭矩、功率均可作无级调节，能迅速换向和变速 ，调速范围宽，快速性好，工作平稳，噪音小，元件易实现系列化，标准化，通用化等一系列优点。
2、采用高精度加工工艺。采用高精度加工工艺 ，克服了透明有机塑料具有热塑性 ，容易变形，机械强度差。而液压元件表面光洁度，结构精度要求高的一系列实际困难。终于研制成功KKYA-19型透明液压传动实验系统
。
3、各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。十八种基本控制回路的实验实验（
扩展实验可达60多项。）使学生能熟识二十多种常用液压元件的结构，性能，及用途。掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验中得到启发，引起兴趣。利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
4、采用透明液压元件、组合插式结构、活动油路接头、通用电气线路。
四、透明液压传动实验装置主要性能指标：
1、电源：220V 50Hz (市电)

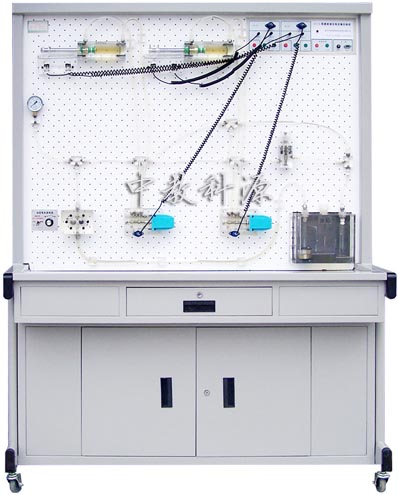

2、实验台外形尺寸：1200mm（长）×600 mm（宽）×1800 mm（高）。
3、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
4、实验实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
十九种基本液压传动控制回路：
1、用换向阀的换向回路
2、用"O"型机能换向阀的闭锁回路
3、用液接单向阀的闭锁回路
4、压力调定回路
5、二级压力回路
6、用减压阀的减压回路
7、用增压缸的增压回路
8、用换向阀的卸载回路
9、进油节流调速回路
10、回油节流调速回路
11、变量泵调速回路
12、限压式变量泵和调速阀的复合调速回路
13、流量阀短接的速度换接回路
14、调速阀串联二次进给回路
15、调速阀并联二次进给回路
16、用顺序阀的顺序动作回路
17、用压力继电器的顺序动作回路
18、用电器行程开关的顺序动作回路
19、用行程阀的顺序动作回路
|
