一、概述
为掌握液压传动基础知识和培养实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，我公司研制生产了透明液压传动实验装置。
二、产品结构
1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板?"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、产品特点
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。各液压元件均采用进口有机玻璃精制作而成，整体外形美观大方,结构坚固耐用，操作方便。
透明液压传动实验装置通过基本控制回路的实验演示，使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。

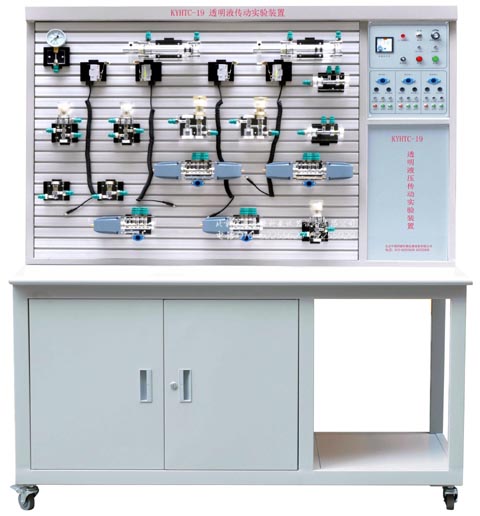

YYHTC-19 透明液压传动实验装置采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
四、主要技术参数
1、电源：AC220V 50Hz
2、直流电源：输入AC220V 输出DC24V/2A
3、液压实验油泵电机功率：250W 配有专用的稳压直流电机调速器，调速范围：0－1700r/min
4、实验工作时离液压实验台1.5m远处噪声≤58dB。
5、实验油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
6、电磁换向阀：AC24V 吸力3Mpa
7、实验台外型尺寸：1330mm×650mm×1750mm
五、液压基本实验的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
六、液压元件
| 序号 |
名 称 |
型 号 |
数量 |
备注 |
| 1 |
实验桌
|
|
1张 |
|
| 2 |
实验台
|
|
1台 |
|
| 3 |
继电器控制模块
|
|
1块 |
|
| 4 |
双作用油缸（带行程撞块）
|
透明元件
|
2只 |
|
| 5 |
二位二通电磁换向阀
|
透明元件
|
1只 |
|
| 6 |
二位四通电磁换向阀
|
透明元件
|
2只 |
|
| 7 |
三位四通电磁换向阀（O型）
|
透明元件
|
1只
|
|
| 8 |
三位四通电磁换向阀（H型）
|
透明元件
|
1只
|
|
| 9 |
三位四通电磁换向阀（M型）
|
透明元件
|
1只
|
|
| 10 |
弹簧回位油缸
|
透明元件
|
1只
|
|
| 11 |
增压油缸
|
透明元件 |
1只
|
|
| 12 |
辅助油箱
|
透明元件 |
1只
|
|
| 13 |
单向阀
|
透明元件 |
2只
|
|
| 14 |
液控单向阀
|
透明元件 |
2只 |
|
| 15 |
溢流阀（直动式）
|
透明元件 |
2只 |
|
| 16 |
溢流阀（先导式）
|
透明元件 |
1只 |
|
| 17 |
节流阀（直动式）
|
透明元件 |
1只 |
|
| 18 |
调速阀
|
透明元件 |
2只 |
|
| 19 |
顺序阀
|
透明元件 |
2只 |
|
| 20 |
减压阀
|
透明元件 |
1只
|
|
| 21 |
二位四通行程换向阀
|
透明元件 |
1只
|
|
| 22 |
三位五通手动换向阀
|
透明元件 |
1只
|
|
| 23 |
压力继电器
|
透明元件 |
1只
|
|
| 24 |
压力表
|
透明元件 |
3只
|
|
| 25 |
三通接头
|
透明元件 |
7只
|
|
| 26 |
四通接头
|
透明元件 |
3只
|
|
| 27 |
行程开关（常开）
|
|
2只
|
|
| 28 |
行程开关（常闭）
|
|
2只
|
|
| 29 |
透明液压皮管
|
|
20米
|
|
| 30 |
油盘
|
|
1只 |
|
| 31 |
油箱
|
|
1只 |
|
| 32 |
机泵组
|
|
1套 |
|
| 33 |
L-HL46号液压油
|
|
5kg
|
|
| 34 |
电磁阀通用连接线
|
|
3条
|
|
| 35 |
压力继电器插头线
|
|
1条
|
|
| 36 |
螺丝刀6×100（一字、十字）
|
|
各1把
|
|
| 37 |
剪刀
|
|
1把
|
|
| 38 |
活动板手
|
|
1把
|
|
| 39 |
尖嘴钳
|
|
1把
|
|
| 40 |
内六角扳手M5
|
|
1把
|
|
| 41 |
内六角扳手M6
|
|
1把
|
|
| 42 |
内卡簧钳
|
|
1把
|
|
| 43 |
外卡簧钳
|
|
1把
|
|
| 44 |
快速油接头
|
|
5只 |
|
| 45 |
透明液压使用说明书
|
|
1册 |
|
