KYAQP-G221型工程液压气动PLC综合控制实验装置(工业件、铝槽式、钢桌)

一、概述
　　铝槽式钢桌工程液压气动PLC综合控制实验装置，是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司原有的液压传动实验系统的基础上，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。实验时，可以让学生直观、感性地进行对比并了解电、液各自具有的特点、特色、及优缺点等。培养学生的动手能力、设计能力、综合运用能力以及创新能力。
　　液压实验元件主要采用北京华德液压、天津天二液压产品。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。同时，配备独立的继电器控制单元进行电气控制，简单实用。

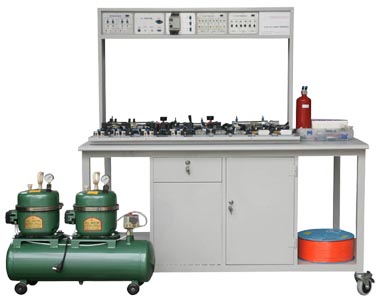

气动PLC控制实验台

　　　　　　　　　　　　　　　　　A面：气动PLC控制面　　　　　　　　　　　　　　　　　　　　　　B面：液压PLC综合控制面

二、特点
　　1、本液压气动PLC综合控制实验装置采用了钢质喷塑实验桌、高耐磨的桌面板。整个实验台结构合理，造型美观。
　　2、本实验台采用了标准工业液压元件，各液压元件采用北京华德、天津天二、科宇达等工业液压知名品牌产品。通过铝合金元件过渡底板进行水平安装，使用安全可靠，贴近工业化。
　　3、采用中压低噪音定量叶片泵电机组、静音空气压缩机等使实验性能更加稳定，实验范围更宽，为以后实验台的升级留下广阔的空间，24小时连续运转系统热平衡温度比环境温度上升≤15°C。
　　4、采用了实验专用"T"型铝合金槽板，及"T"型专用螺母安装固定，液压元件可在铝合金槽板中随意定位安装，特别适宜于工业液压元件的液压回路的装拆实验。�"T"型铝合金槽板下方配有叠加式油盒，如学生在实验过程中有油液溢出将直接流到油槽不会污染实验台，保证实验过程的清洁干净。
　　5、适应性强：能满足各类院校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合，可根据院校不同实验所需添加液压元器件增强实验台功能，对于新增工业液压元件，本实验台均可兼容可同时供两组学生开展液压与气动、PLC编程等技术培训。
　　6、直观性强：本实验台采用高压尼龙管，与通用工业高压油胶管相比，本公司的高压尼龙管采用白色半透明状，这样系统工作原理清晰，易于学生在实验时观察油液的流动方向，更好的掌握实验所学知道。并且高压油胶管有标准长度，不能按所需长度截取连接，油胶管管径较粗弯曲半径大。而高压尼龙管管径较小易于弯曲，且长度可自由控制。
　　7、良好的密封性能：采用本公司自行研发设计的快速闭锁接头，该接头仿通用接头标准设计生产，采用螺纹连接夹紧油管。与通用接头相比具有结构美观，操作简单，夹紧力大，连接性能好，密封性能好，同时能承受较大压力，不漏油，工作稳定。如使用方在实验设备中增加其他液压元器件均可使用。适用于学生做性能，原理结构实验。
　　8、优良的供油系统：采用专用工业液压实验泵站，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。并且配有油路压力调定功能，可以调定输出压力油的安全工作压力。泵站配有多路压力油输出及回油，可同时对多路液压回路进行供油回油。并采用闭锁式快速接头，以利于快速接通或封闭油路。
　　9、元件固定板表面采用印刷，与元器件一一对应，便于学生了解实验台所有的元器件，并能迅速找到所需的元器件。
　　10、元器件的铝合金过渡底板采用了打标技术，直接在铝合金表面雕刻出元器件名字及表示油口的字母，使学生能更快更好的组装实验回路。利用此套实验设备可独立地进行液压控制相应的基本回路及其应用实验，同时，也可综合地进行相互配合的实验：如实现电-液控制。本实验台安全性高、实用性强。一张实验桌可供多位学生进行液压综合实验，优化共享资源，提高产品的性能价格比。操作面积大，操作方便，美观大方，坚固耐用。
三、液压气动PLC综合控制实验装置技术参数
　　1、外接电源： 220V 50Hz；
　　2、PLC可编程序控制器：三菱FX1s-14MR，8输入，6输出（继电器输出方式）；
　　3、空气压缩机（基本配置小型）：电源AC220V，电机功率放大器360W
　　4、油泵电机：Z-400直流电动机，功率400W,配专用稳压直流电机调速器，调速范围0-2000RMP
　　5、演示实验油路液流要求压力仅需0.2-6Mpa(油泵最高压力：Pmax＝7Mpa)
　　6、液压泵站：电源：AC220/380V，电机功率： 1.5KW，容积：25L ，电机调速范围：0-1420/分，安全限速范围：1000-1420/分，油泵输出最高工作压力：7MPa，液压泵工作时离液压台1.5m远处噪声≤58dB。
　　7、双面模块化结构，机架采用2mm冷轧钢板按工业标准产品精制加工，表面喷塑处理，液压台面为漏网式整体回油结构，便于学生进行液压元件的拆装实训及系统的循环散热。
　　8、实验实训工作台支架面为910mm×1100mm×740 mm特制带T型槽结构的铝合金面板，以保证所有实验实训的工作空间。

　　9．实验实训台铝合金面板采用6063-T5，1500mm×160mm×16mm铝合金型材，面板1500mm×1000mm×820mm，重量≥5kg。
四、功能简介
（一）空气压缩机
　　电源：AC 220V 50HZ
　　电机功率：2×175w
　　转速：2880r/min
　　气罐容量：18L
　　气罐压力：1Mpa
　　气罐重量：19Kg
（二）三相工业泵站：
　　工作电源：AC：380V
　　电机功率：电机功率：1.5KW
　　电机调速范围： 0-1420转/分
　　安全限速范围：1000-1420转/分
　　油泵输出最高工作压力：7Mpa
　　安全压力设定范围：0.2 - 7Mpa
　　液压泵工作时离液压台1.5m远处噪声≤58dB
（三）PLC交直流电源：
　　输入电压： AC 220V 50HZ
　　输出： DC 24V/2A AC 220V
　　（220V输出用于本公司液压产品中电磁阀的控制）
（四）PLC可编程控制器：
　　采用日本三菱FX1s-14MR型可编程控制器。8输入，6输出（继电器输出方式）

空气压缩机

三相工业泵站

（五）PLC电气输入单元：
　　PLC电气输入单元的控制分为三个独立的控制部分：控制组一、控制组二和扩展控制。对应的分别控制输出：电磁阀组一、电磁阀组二和电磁阀组三。
（六）PLC电气输出单元：
　　PLC电气输出单元，它由二部分组成，由直流电压单元（DC 24V）供给电源。使用时通过连接线将各部分连接起来。
（七）继电器控制单元：
　　继电器控制单元其功能和PLC电气控制系统的基本控制功能相同，两组功能相同且独立的控制信号分别控制相应的电磁阀组。在使用时，只需将直流电源接入，输入、输出接到相应的位置上，即可进行控制操作（要确保线路连接正确）。

　　　　　　　　PLC交直流电源模块　　　　　　　　　　　　　　　　　　PLC控制器　　　　　　　　　　　　　　　　　　电气输入单元
　　　

　　　　　　　　　　继电器单元　　　　　　　　　　　　　　　　　中间继电器转换模块　　　　　　　　　　　　　　　　PLC电气输出单元

五、基本配置
(一）液压元器件配备：（固定在元件配置板上）
　　专用泵站，压力表，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，二位四通电磁换向阀，二位三通电磁换向阀，二位二通电磁换向阀，"O"型三位四通电磁换向阀，"Y"型三位四通电磁换向阀，压力继电器，行程开关等。
　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　液压元件

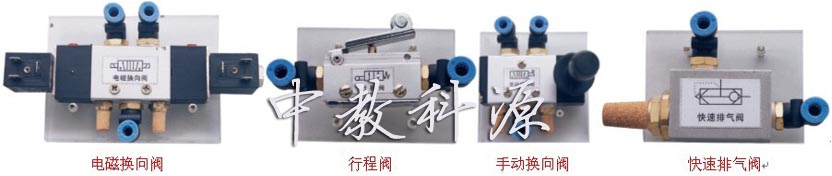

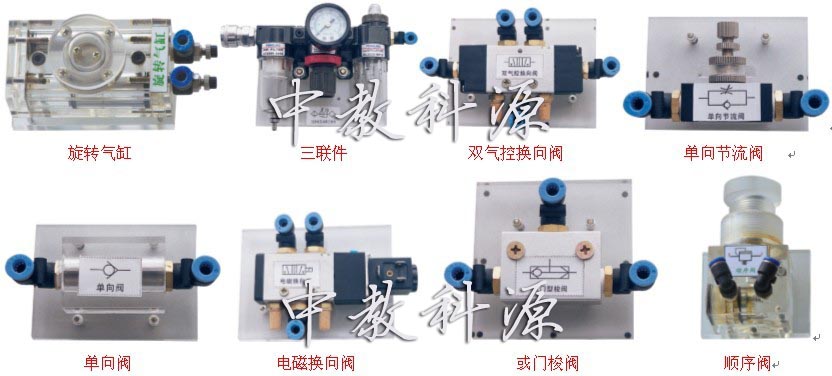

（二）气动元器件配备：（固定在元件配置板上）
　　空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。

　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　气动元件
（三）电气控制单元：
　　1.交直流22V/24V（3A）电源单元
　　2.PLC可编程序控制器
　　3.PLC电气控制输入单元
　　4.PLC电气控制输出单元
　　5.继电器控制单元
（四）附件
　　菲力格-300 专业工具配件箱
六、实验项目：

（一）液压实验部分：
　　1.用手动换向阀的换向回
　　2.用"O"型机能换向阀的闭锁回路
　　3.用液控单向阀的闭锁回路
　　4.二级节流缓冲回路
　　5.压力调定回路
　　6.单级调压回路
　　7.二级压力回路
　　8.用减压阀的减压回路
　　9.二级减压回路
　　10.用顺序阀的平衡回路
　　11.进油节流调速回路
　　12.回油节流调速回路
　　13.用节流阀的旁路节流调速回路
　　14.用调速阀的旁路节流调速回路
　　15.变量泵调速回路
　　16.变量泵的调速阀的复合调速回路
　　17.流量阀短接的速速换接回路
　　18.两调速阀串联的速度换接回路
　　19.两调速阀并联的速度换接回路
　　20.双向进给回路21.行程开关的减速回路
　　22.用压力继电器的顺序动作回路
　　23.用行程开关的顺序动作回路
　　24.并联调速阀的同步回路

（二）气动实验部分
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸的调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
