一、主要技术参数：
1、电源：AC220V 50Hz
2、直流电源：输入AC220V 输出DC24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实训油泵电机功率：250W 配有专用的稳压直流电机调速器调速范围：0－1700r/min
5、实训工作时离液压实训台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC24V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1750mm
二、主要特点：

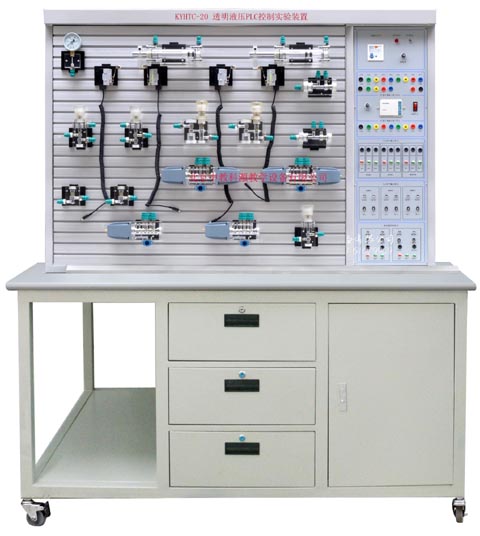

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽 形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实训组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、实验项目：
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、PLC编程软件学习和使用
23、PLC与计算机的通讯，在线调试、监控
24、PLC控制的液压基本回路实训（优化控制）
四、基本配置
液压元器件配备：（储放在抽屉里）
专用泵站，压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，"O"型三位四通电磁换向阀，"H"型三位四通电磁换向阀，"M"型三位四通电磁换向阀，压力继电器，行程开关等。
| 序号 |
名 称 |
型 号 |
数量 |
备注 |
| 1 |
实训桌
|
|
1张 |
|
| 2 |
实训台
|
|
1台 |
|
| 3 |
plc主机模块 |
三菱FX1S-20MR
|
1块 |
|
| 4 |
电源模块 |
|
1块 |
|
| 5 |
继电器控制模块
|
|
1块 |
|
| 6 |
PLC控制按钮模块 |
|
1块 |
|
| 7 |
双作用油缸（带行程撞块）
|
透明元件
|
2只 |
|
| 8 |
二位二通电磁换向阀
|
透明元件
|
1只 |
|
| 9 |
二位四通电磁换向阀
|
透明元件
|
2只 |
|
| 10 |
三位四通电磁换向阀（O型）
|
透明元件
|
1只
|
|
| 11 |
三位四通电磁换向阀（H型）
|
透明元件
|
1只
|
|
| 12 |
三位四通电磁换向阀（M型）
|
透明元件
|
1只
|
|
| 13 |
弹簧回位油缸
|
透明元件
|
1只
|
|
| 14 |
增压油缸
|
透明元件 |
1只
|
|
| 15 |
辅助油箱
|
透明元件 |
1只
|
|
| 16 |
单向阀
|
透明元件 |
2只
|
|
| 17 |
液控单向阀
|
透明元件 |
2只 |
|
| 18 |
溢流阀（直动式）
|
透明元件 |
2只 |
|
| 19 |
溢流阀（先导式）
|
透明元件 |
1只 |
|
| 20 |
节流阀（直动式）
|
透明元件 |
1只 |
|
| 21 |
调速阀
|
透明元件 |
2只 |
|
| 22 |
顺序阀
|
透明元件 |
2只 |
|
| 23 |
减压阀
|
透明元件 |
1只
|
|
| 24 |
二位四通行程换向阀
|
透明元件 |
1只
|
|
| 25 |
三位五通手动换向阀
|
透明元件 |
1只
|
|
| 26 |
压力继电器
|
透明元件 |
1只
|
|
| 27 |
压力表
|
透明元件 |
3只
|
|
| 28 |
三通接头
|
透明元件 |
7只
|
|
| 29 |
四通接头
|
透明元件 |
3只
|
|
| 30 |
行程开关（常开）
|
|
2只
|
|
| 31 |
行程开关（常闭）
|
|
2只
|
|
| 32 |
透明液压皮管
|
|
20米
|
|
| 33 |
油盘
|
|
1只 |
|
| 34 |
油箱
|
|
1只 |
|
| 35 |
机泵组
|
|
1套 |
|
| 36 |
L-HL46号液压油
|
|
5kg
|
|
| 37 |
电磁阀通用连接线
|
|
3条
|
|
| 38 |
压力继电器插头线 |
|
1条
|
|
| 39 |
螺丝刀6×100（一字、十字）
|
|
各1把
|
|
| 40 |
剪刀
|
|
1把
|
|
| 41 |
活动板手
|
|
1把
|
|
| 42 |
尖嘴钳
|
|
1把
|
|
| 43 |
内六角扳手M5
|
|
1把
|
|
| 44 |
内六角扳手M6
|
|
1把
|
|
| 45 |
内卡簧钳
|
|
1把
|
|
| 46 |
外卡簧钳
|
|
1把
|
|
| 47 |
快速油接头
|
|
5只 |
|
| 48 |
透明液压使用说明书
|
|
1册
|
|
| 49 |
光盘（PLC编程软件、程序）
|
|
1盘
|
|
