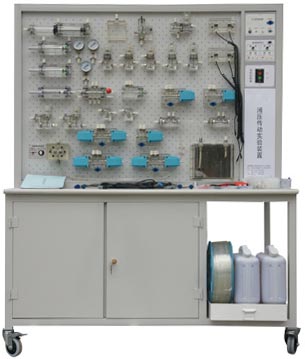

KYA-19型液压传动实验装置

一、概述
　　 为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有能够演示多种实验回路的实验设备。
　KYA-19型液压传动试验装置可组合多种实验回路，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使系统的实验范围更加广，内容更加丰富。本系统采用透明液压元件、组合插式结构、活动油路接头、通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制、实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的必备仪器。

二、特点：
　　1、实验演示系统采用立体柜式结构，元器件操作方便，立体感强。
　　2、实验系统元件均采用透明液压元件，使实验过程更加直观。
　　3、实验系统元件采用插孔式组合，使组装回路简单易行。
　　4、实验演示台采用了优质密度板材料，进口树脂面漆，结实牢固，美观大方。
　　5、采用继电器控制方式，同样可根据需要扩展为PLC控制，方式多种，内容丰富。

　
　实验专用齿轮泵站 　　　　　　　　　　　　　电机控制器　

　
　交直流电源模块　　　　　　　　　　　　　　　　　液压继电器单元

三、技术参数：
　　1、交直流电源：输入 AC 220V 50Hz 输出 AC 220V 50Hz ，DC 24/2A
　　2、继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
　　3、电机控制模块: AC 220V 50Hz
　　4、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000rpm，演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)液压泵工作时离液压台1.5m远处噪声≤58dB。
　　5、实验台外形尺寸：1500mm×640mm×1850mm

液压元件配置板1

液压元件配置板2

五、实验项目：
　　1、用换向阀的换向回路
　　2、用"O"型机能换向阀的闭锁回路
　　3、用液接单向阀的闭锁回路
　　4、压力调定回路
　　5、二级压力回路
　　6、用减压阀的减压回路
　　7、用增压缸的增压回路
　　8、用换向阀的卸载回路
　　9、进油节流调速回路
　　10、回油节流调速回路
　　11、变量泵调速回路
　　12、限压式变量泵和调速阀的复合调速回路
　　13、流量阀短接的速度换接回路
　　14、调速阀串联二次进给回路
　　15、调速阀并联二次进给回路
　　16、用顺序阀的顺序动作回路
　　17、用压力继电器的顺序动作回路
　　18、用电器行程开关的顺序动作回路
　　19、用行程阀的顺序动作回路
