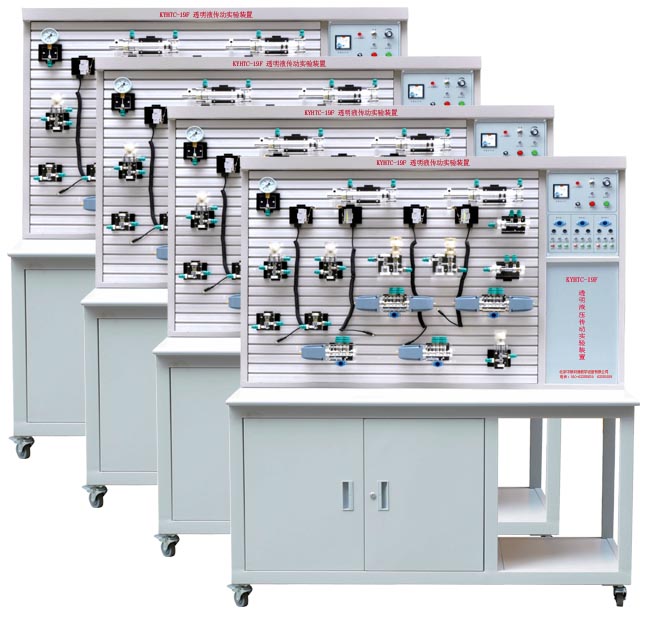

一、概述
为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。同时，KYHTC-19GL型透明液压演示系统对实验回路之一进行组合实验时，使80%
的透明液压元件闲置，能否进行利用YYHTC-19FGL型四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下，根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40%置。
二、特点
1、可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
2、多台可同时操作运行，运行不同回路。
3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
4、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气控制简单，方便易行。采用独立的继电器控制单元进行电气控制。
6、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
三、技术参数
1、电源：输入220V 50Hz
2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，控制组三按钮控制换向阀 3，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2与换向3都具有互锁输出功能。
3、实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
4、电磁换向阀：AC24V 吸力30N
5、尺寸大小：1330mm×650mm×1750mm（每台）
四、基本实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路
五、液压元件
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，"O"型三位四通电磁换向阀，"H"型三位四通电磁换向阀，"M"型三位四通电磁换向阀，"Y"型三位四通电磁换向阀，"P"型三位四通电磁换向阀，压力继电器，行程开关等。
| 序号 |
名 称 |
型 号 |
数量 |
备注 |
| 1 |
KYHTC-19F实验演示台
|
台
|
4 |
|
| 2 |
KYHTC-19F电气线路面板
|
件 |
4 |
安装演示台上 |
| 3 |
拖动电机及调速电路
|
套 |
4 |
安装演示台上 |
| 4 |
齿轮油泵
|
只
|
2 |
台上元件 |
| 5 |
叶片泵
|
只
|
1 |
新增透明元件 |
| 6 |
摆线转子泵
|
只
|
1 |
新增透明元件 |
| 7 |
油箱
|
只
|
4 |
台上透明元件 |
| 8 |
辅助油箱
|
只
|
1 |
组合透明元件 |
| 9 |
油缸（带行程撞块）
|
只
|
8 |
组合透明元件 |
| 10 |
弹簧回位油缸
|
只
|
1 |
组合透明元件 |
| 11 |
增压油缸
|
只
|
1 |
组合透明元件 |
| 12 |
实心双出杆油缸
|
只
|
1 |
新增透明元件 |
| 13 |
空心双出杆油缸
|
只
|
1 |
新增透明元件 |
| 14 |
单向阀
|
只
|
3 |
组合透明元件 |
| 15 |
液控单向阀
|
只
|
2 |
组合透明元件 |
| 16 |
溢流阀
|
只
|
5 |
组合透明元件 |
| 17 |
先导式溢流阀
|
只
|
1 |
新增透明元件 |
| 18 |
节流阀
|
只
|
1 |
组合透明元件 |
| 19 |
调速阀
|
只
|
5 |
组合透明元件 |
| 20 |
顺序阀
|
只
|
2 |
组合透明元件 |
| 21 |
减压阀
|
只
|
1 |
组合透明元件 |
| 22 |
二位二通电磁换向阀
|
只
|
2 |
组合透明元件 |
| 23 |
二位四通电磁换向阀
|
只
|
8 |
组合透明元件 |
| 24 |
“O”型三位四通电磁换向阀
|
只
|
1 |
组合透明元件 |
| 25 |
“H”型三位四通电磁换向阀
|
只
|
1 |
组合透明元件 |
| 26 |
“P”型三位四通电磁换向阀
|
只
|
1 |
组合透明元件 |
| 27 |
“M”型三位四通电磁换向阀
|
只
|
1 |
组合透明元件 |
| 28 |
“Y”型三位四通电磁换向阀
|
只
|
1 |
新增透明元件 |
| 29 |
二位四通行程换向阀
|
只
|
1 |
组合透明元件 |
| 30 |
三位五通手动换向阀
|
只
|
1 |
组合透明元件 |
| 31 |
压力继电器
|
只
|
1 |
组合透明元件 |
| 32 |
行程开关（常开、常闭）
|
只
|
2 |
组合透明元件 |
| 33 |
压力表
|
只
|
7 |
组合透明元件 |
| 34 |
三通
|
只
|
24 |
组合透明元件 |
| 35 |
四通
|
只
|
8 |
组合透明元件 |
| 36 |
220V电源插头线
|
条
|
4 |
电器配件 |
| 37 |
电磁阀通用连结线
|
条
|
12 |
电器配件 |
| 38 |
压力继电器插头线
|
条
|
1 |
电器配件 |
| 39 |
活扳手 150mm 2只
内六角扳手 M6 2只
内六角扳手 M5 1只
尖嘴钳 6# 1只
孔用挡钳 6# 1只
轴用挡钳 6# 1只
十字螺丝刀 6# 1只
十字螺丝 4# 1只
一字螺丝刀 6# 1只
一字螺丝刀 4# 1只
剪刀 5# 1只
|
盒
|
1 |
实验检修工具盒 |
| 40 |
保险管 4A 5只
油管接头（通用） 5只
油塞 若干
502胶水 1瓶
各种O型圈 若干
各种油封 若干
各种内六角 若干
|
盒
|
2 |
检修备用配件盒 |
| 41 |
毛巾
|
条
|
10 |
附 件 |
| 42 |
透明液压皮管
|
米
|
100 |
材 料 |
| 43 |
专用液压油
|
壶
|
4 |
材 料 |
| 44 |
油盘
|
只 |
1 |
附 件 |
| 45 |
透明液压演示系统使用手册
|
册
|
4 |
资 料 |
| 46 |
透明液压演示系统装箱清单
|
份 |
1 |
资 料 |
