                KYDT-SF4型透明电梯教学模型(四层、双联)
一、概述:

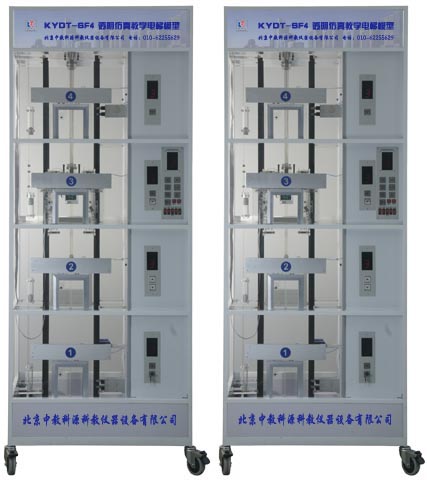

  KYDT-SF4型透明仿真双联电梯教学模型,是在KYDT-F4透明电梯教学模型的基础上,经二次研究开发出来的。从外型尺寸上来讲,其实就是两台单台仿真透明教学电梯模型;主要区别在编程及其实功能实现上不一样,即由两台单梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮,双联电梯的运行特点是采用就近的原则。(即假设一台电梯的轿厢在四楼,另一台在三楼,此时如一楼有召唤信号,则三楼的电梯响应召唤信号,四楼的不响应)。
  本电梯是根据最常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。
  电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制,交流变频调速(VVVF) 驱动,其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
二、电梯模型的基本结构:
 1、机房部分:包括曳引机、限速器、电磁制动器;
 2、控制柜部分:总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备;
 3、井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;
 4、厅门部分:包括厅门、召唤按钮厢、楼层显示装置等;
 5、轿厢部分:包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。 透明电梯教学模型


 电梯模型机房部分   电梯模型厢轿门结构 电梯模型厅门
       机房部分            厢轿门结构                厅门
 电梯模型电气部分  电梯模型双楔渐进式安全钳  电梯模型凸轮式限速器  电梯模型弹簧缓冲器
   电气部分       双楔渐进式安全钳       凸轮式限速器           弹簧缓冲器
三、电梯的基本功能
 A. 超速安全保护系统

  当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全
钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
 B. 轿厢、对重用弹簧缓冲装置
  缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
 C. 门安全触板保护装置
  在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。
 D. 门机力矩安全保护装置
  门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时,就增加了关门力矩,于是通过相连的行程开关使轿厢门和厅门自动重新打开,从而避免事故发生。
 E、厅门自动闭合装置
  电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。
 F. 终端极限开关安全保护系统
  在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。
四、主要技术参数:
 1、电 源: 220 额定电流:2A
 2、整机容量:≤0.75kW
 3、外形尺寸: 长×宽×高(mm) 1450×1160×2400×2台
 4、净 重 量: 160kg
 5、载 重 量: 5kg
 6、控制方式: PLC控制 (PLC要求:松下)
 7、调速方式: 交流变频调速
 8、结构形式: 四层站
 9、曳 引 机: 速 比 15:1
        模数 1.5 (蜗轮减速器)
 10、拖动电机:型号:JW524
     电压:AC220V 50Hz
     功率:0.18KW
     转速:1400 rpm
 11、安全保护措施:漏电保护功能、安全性符合相关的国标标准。
五、电梯实训装置功能,可以完成的实训项目有:
 1、轿厢启动与停止、点动控制实训;
 2、轿厢加速与减速的速度控制实训;
 3、轿厢平层控制的实训;
 4、轿厢厅门开、关控制实训;
 5、楼层呼叫系统实训;
 6、终端限位保护装置实训;
 7、限速保护装置实实;
 8、信号指示系统实训;
 9、轿厢照明控制实训;
 10、电梯控制系统实训;
 11、电梯控制程序编写实训;
 12、电梯程序运行与调式实训;


相关链接:
KYDT-F4透明仿真教学电梯(四层)
KYDT-SF4透明仿真教学电梯(四层、双联)
KYDT-F6透明仿真教学电梯模型(六层)
KYDT-SF6透明仿真教学电梯模型(六层双联)
KYDT-QF6三菱六层站群控电梯(三联、群控)
KYDT-ZNF6 智能串行通讯控 制透明教学电梯
KYDT-SX实训电梯模型
KYTK-E8型自动扶梯部件安装与调试实训设备(工程型、带PLC控制及故障设置)
KYTK-F4 透明仿真教学电梯模型(四层站)
KYTK-SF4 双联透明仿真教学电梯模型(四层)
KYTK-F6 透明教学仿真电梯型(六层)
KYTK-SF6 透明仿真教学电梯模型(六层站)
KYTK-TLF4型客货两用透明仿真教学电梯(双联)
KYTK-SXF4 四层实物电梯实训考核装置
KYTK-SXVF4 高仿真(四层)透明电梯实训监控平台
(电梯监控系统)

KYTK-QSXF5 智能型群控电梯实训考核设备
