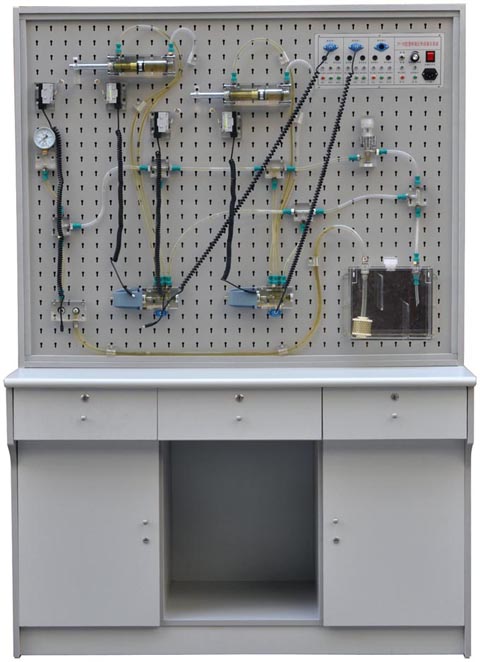

KY-19型透明液压传动实验装置

一、概述：
　　透明液压传动演示系统为了尽快的适应各个领域的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，透明液压传动演示系统参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功透明液压传动演示系统。
　　各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。各液压元件均采用进口有机玻璃精制作而成，整体外形美观大方,结构坚固耐用，操作方便。透明液压传动演示系统本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
　　透明液压传动演示系统参考了国内液压元件特点，更加适合于国内的教学要求。系统采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
二、主要技术参数
　　1、电源：AC220V 50HZ
　　2、直流电源输入AC220V 输出DC24V/3A
　　3、直流电机功率：250W 调速范围0－1700r/min
　　4、实训油路液流压力要求需0.3－0.8MPa（油泵最高压力：PMAX=2.5MPa）
　　5、电磁换向阀：AC220V .吸力3mpa
　　6、实训装置外型尺寸：1250mm×650mm×1800mm
三、主要特点
　　1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。
　　2、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为"网板型"铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。
　　3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
　　4、实训控制单元采用独立的继电器控制单元进行电气控制。
四、液压基本实验内容
　　1、用手动换向阀的换向回路。
　　2、用中位机能换向阀的用锁回路。
　　3、用液控平向阀的闭锁回路。
　　4、压力调定回路。
　　5、二级压力控制回路。
　　6、用减压阀的减压回路。
　　7、用增压缸的增压回路。
　　8、用H型换向阀的卸载回路。
　　9、进油节流调速回路。
　　10、回油节流调速回路。
　　11、调速齿轮泵的换向调速回路。
　　12、调速齿轮泵和调速阀组成的复合调速回路。
　　13、流量阀短接的速度换接回路。
　　14、用调速阀串连联的二次进给同路。
　　15、用调速阀并联的二次进给同路。
　　16、用顺序阀的顺序动作回路。
　　17、用压力继电回的顺序动作回路。
　　18、用行程开关控制的顺序动作回路。
　　19、用行程换向阀的顺序动作回路。
　　20、串联液压缸的同步回路。
　　21、用先导型溢流阀控制的换向回路

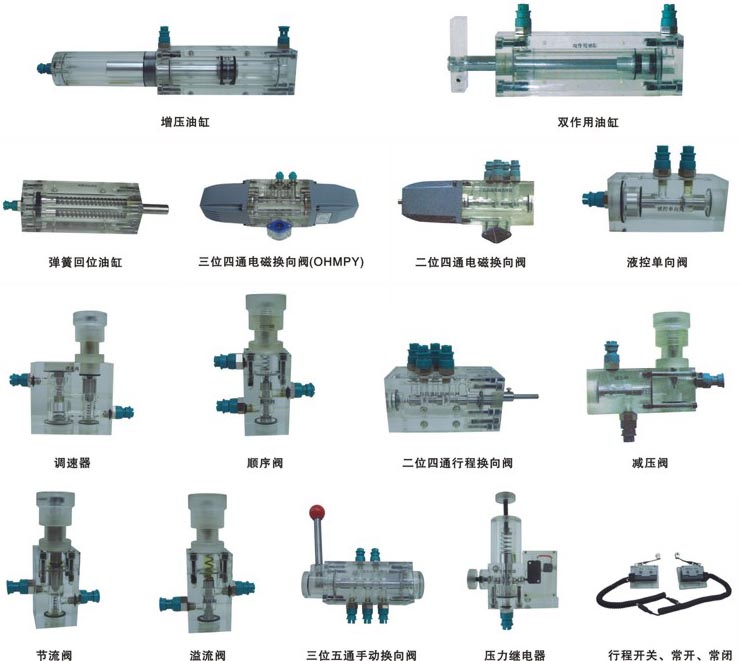

五、液压元件
