KYLY-ZNZH1型智能建筑综合实训平台

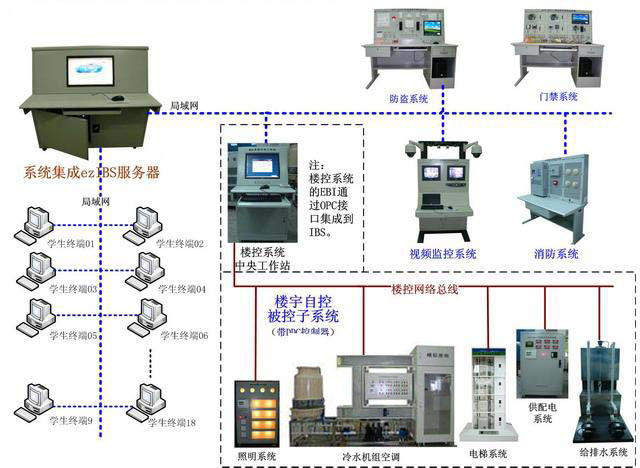

本着使学生了解和熟悉现代建筑中大量使用的建筑智能化设备，掌握先进的智能建筑应用技术目的，智能实训基地建设主要包括建筑设备综合管理系统（BMS）和通信网络系统（CNS）的建设。建筑设备综合管理系统包括建筑设备监控模拟演示及实训系统、火灾消防自动报警模拟演示及实训系统以及安全防范模拟演示及实训系统，目的是让学生熟悉建筑设备监控系统、火灾消防自动报警及联动系统和安全防范系统的组成、功能，熟悉建筑设备自控系统管理软件，BMS集成系统的管理功能，并使学生在真实的现场环境中从设计、运行管理、安装调试、故障检修等众多环节接受职业训练。通信网络系统（CNS）包括综合布线实训系统和计算机网络实训及应用系统，目的是让学生了解智能建筑中通信系统的组成和应用，具备综合布线操作技能。 1.建筑设备监控模拟演示及实训系统 （1）冷热源系统冷热源系统采用风冷热泵机组，该系统通过低压配电仿真教学系统进行统一供配电，按实训基地实际需要进行系统设计和配置，使学生通过实训了解风冷热泵机组系统的启停、补水阀及旁通阀的控制、设备运行状态监视、操作参数设定，熟悉相关软件的使用。 （2）空调系统由风冷热泵机组、全空气一次回风、风机盘管、排风兼排烟四个子系统组成，按实训基地实际需要进行设计和配置，能实现运行设备控制、室内温度控制、风高校智能建筑创新实训基地建设与实践及过滤网报警控制、设备运行监视、温度参数设定与回显等功能。该系统与中央监控系统配合，实现对空调系统运行的实时监控；与消防报警及联动系统配合，实现空调系统与防火阀自动切换等联动控制。 （3）给排水系统给排水系统分给水和排水两部分，给排水系统主要设备有给水（排污）泵、高低位水箱、污水池等，主要摸拟给排水主要设备在实际中的运行工况，能实现水箱及水池水位监视、水泵的自动及手动启停控制、水泵运行状态监视和故障报警等。 （4）供配电与照明系统通过实训基地内不同子系统的配置，按实训基地实际需要进行供配电分配。根据灯具的不同组合，实现不同环境的照明效果，如教学实验室、中央监控办公区、应急照明。供配电与照明系统可实现定时控制、分区控制和综合照度控制，并与消防报警及联动系统配合，实现联动控制。 （5）电梯系统电梯系统直按参与电梯模型的控制，通过串行接口采集现场电梯运行的参数，显示电梯所在的层站、轿内及厅外呼梯信息、井道传感器状态、电梯运行的调配状态等。 2.火灾消防自动报警及联动系统 火灾消防自动报警系统是联动的消防系统，它由两个分支系统组成，一是自动喷水灭火系统和消火栓系统，一是火灾报警控制系统。前者是对火灾的及时扑灭和有效防护，后者是对火灾初期的探测和警报。二者配合紧密，互为因果，组成了一个功能完善的自动消防系统。 3.安全防范系统 安全防范系统包含CATV监控和电子巡更系统，以实训设备周围为对象，设置防区，布设摄像头、各种探测器和报警装置，实现视频监测功能。现场上位机自动记录巡更时间和事件，在实训基地门口设置入口管理系统，实现识别、确认等功能。 4.综合布线系统 综合布线系统在实验环境下建立模拟的设备间子系统、模拟的垂直干线子系统、模拟的楼层配线间子系统、模拟的水平子系统和实际应用的各工作区子系统。在操作台上让学生进行综合布线系列接口的操作实训，体现当前综合布线系统的主流技术。 5.计算机网络实训及应用系统 计算机网络实训及应用系统上述各子系统均通过高速以太网联网，构成一个基于局域网的分布式监控系统，通过中央监控站实现对各子系统的管理与控制，实现系统集成。该系统支持TCP/IP网络协议，以中央交换机为核心，形成星形网络结构，具有DDE、WebSever功能，采用RS232/485串行接口实现不同子系统之间的网络互连。通过网络系统测试、网络设备性能和网络管理功能等方面的实验，使学生掌握组建网络及管理网络的技能。 6. 住宅楼及办公楼厨卫给排水系统实训单元。 7、3D仿真软件。 本款产品为综合型实训平台，用户可根据自己教学实训要求进行有选择的购置其中任何单元，详细配置及参数彩图来电索取。 本着使学生了解和熟悉现代建筑中大量使用的建筑智能化设备，掌握先进的智能建筑应用技术目的，智能实训基地建设主要包括建筑设备综合管理系统（BMS）和通信网络系统（CNS）的建设。建筑设备综合管理系统包括建筑设备监控模拟演示及实训系统、火灾消防自动报警模拟演示及实训系统以及安全防范模拟演示及实训系统，目的是让学生熟悉建筑设备监控系统、火灾消防自动报警及联动系统和安全防范系统的组成、功能，熟悉建筑设备自控系统管理软件，BMS集成系统的管理功能，并使学生在真实的现场环境中从设计、运行管理、安装调试、故障检修等众多环节接受职业训练。通信网络系统（CNS）包括综合布线实训系统和计算机网络实训及应用系统，目的是让学生了解智能建筑中通信系统的组成和应用，具备综合布线操作技能。 1.建筑设备监控模拟演示及实训系统 （1）冷热源系统冷热源系统采用风冷热泵机组，该系统通过低压配电仿真教学系统进行统一供配电，按实训基地实际需要进行系统设计和配置，使学生通过实训了解风冷热泵机组系统的启停、补水阀及旁通阀的控制、设备运行状态监视、操作参数设定，熟悉相关软件的使用。 （2）空调系统由风冷热泵机组、全空气一次回风、风机盘管、排风兼排烟四个子系统组成，按实训基地实际需要进行设计和配置，能实现运行设备控制、室内温度控制、风高校智能建筑创新实训基地建设与实践及过滤网报警控制、设备运行监视、温度参数设定与回显等功能。该系统与中央监控系统配合，实现对空调系统运行的实时监控；与消防报警及联动系统配合，实现空调系统与防火阀自动切换等联动控制。 （3）给排水系统给排水系统分给水和排水两部分，给排水系统主要设备有给水（排污）泵、高低位水箱、污水池等，主要摸拟给排水主要设备在实际中的运行工况，能实现水箱及水池水位监视、水泵的自动及手动启停控制、水泵运行状态监视和故障报警等。 （4）供配电与照明系统通过实训基地内不同子系统的配置，按实训基地实际需要进行供配电分配。根据灯具的不同组合，实现不同环境的照明效果，如教学实验室、中央监控办公区、应急照明。供配电与照明系统可实现定时控制、分区控制和综合照度控制，并与消防报警及联动系统配合，实现联动控制。 （5）电梯系统电梯系统直按参与电梯模型的控制，通过串行接口采集现场电梯运行的参数，显示电梯所在的层站、轿内及厅外呼梯信息、井道传感器状态、电梯运行的调配状态等。 2.火灾消防自动报警及联动系统 火灾消防自动报警系统是联动的消防系统，它由两个分支系统组成，一是自动喷水灭火系统和消火栓系统，一是火灾报警控制系统。前者是对火灾的及时扑灭和有效防护，后者是对火灾初期的探测和警报。二者配合紧密，互为因果，组成了一个功能完善的自动消防系统。 3.安全防范系统 安全防范系统包含CATV监控和电子巡更系统，以实训设备周围为对象，设置防区，布设摄像头、各种探测器和报警装置，实现视频监测功能。现场上位机自动记录巡更时间和事件，在实训基地门口设置入口管理系统，实现识别、确认等功能。 4.综合布线系统 综合布线系统在实验环境下建立模拟的设备间子系统、模拟的垂直干线子系统、模拟的楼层配线间子系统、模拟的水平子系统和实际应用的各工作区子系统。在操作台上让学生进行综合布线系列接口的操作实训，体现当前综合布线系统的主流技术。 5.计算机网络实训及应用系统 计算机网络实训及应用系统上述各子系统均通过高速以太网联网，构成一个基于局域网的分布式监控系统，通过中央监控站实现对各子系统的管理与控制，实现系统集成。该系统支持TCP/IP网络协议，以中央交换机为核心，形成星形网络结构，具有DDE、WebSever功能，采用RS232/485串行接口实现不同子系统之间的网络互连。通过网络系统测试、网络设备性能和网络管理功能等方面的实验，使学生掌握组建网络及管理网络的技能。 6. 住宅楼及办公楼厨卫给排水系统实训单元。 7、3D仿真软件。 本款产品为综合型实训平台，用户可根据自己教学实训要求进行有选择的购置其中任何单元，详细配置及参数彩图来电索取。
