KYLY-GS1型变频恒压供水系统实训装置
KYLY-GS1型变频恒压供水系统实训装置
一、系统概述

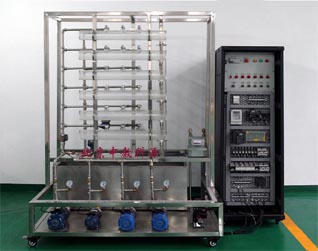

YYLY-GS2型变频恒压供水系统实训装置,集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
二、系统特点
1、控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
2、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3、控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
4、控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、技术参数
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜5kVA
4、外形尺寸：控制对象模型1200mm×805mm×1590mm，控制柜800mm×600mm×2000mm
5、安全保护：具有漏电自动保护装置
四、实训项目
1、控制屏结构认识与调试
2、单泵控制变频恒压供水
3、双泵切换变频恒压供水
4、生活水系统静态压力控制
5、生活水系统动态压力控制
6、生活水系统的分时控制
7、夜间休眠模式下的供水
8、消防状态控制
9、综合控制系统
五、基本配置
1、电源控制柜（标准机柜）
(1)交流电源（带有过流保护）：单相交流电 220V 50Hz；三相交流电 380V 50Hz
(2)三相电源指示灯
(3)三相电源指示仪表
2、PLC
PLC采用欧姆龙CP系列控制器，采用HostLink通讯协议，提供了PLC开发环境，可以让学生自行设计控制方案。
(1)生活供水管网的恒压供水
(2)可实现以天为周期的定时控制压力控制，以适应供水压力变化的需求
(3)夜间可启动休眠小泵运行实现最大限度节能，实现小流量下的生活供水
(4)火警状态，可自动启动消防泵，完成消防模式下的恒压供水
(5)可实现带上位机系统的PID控制
3、手动控制装置
控制系统采用手动控制和自动控制两种控制方式，手动控制器在实际工程应用中具有十分的重要性，在该装置当中加入该装置具有如下作用：
(1)在自动控制器失效的状态下，手动控制系统可以保证系统的可靠运行
(2)在系统投入自动控制前，可用手动控制器检验动力线路和动力设备的运行工况，可靠保护PLC和变频器设备
4、恒压供水模型
供水模型全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典型结构
5、监控软件
配备监控系统软件,可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件，可以让学生自行设计监控界面。
|
