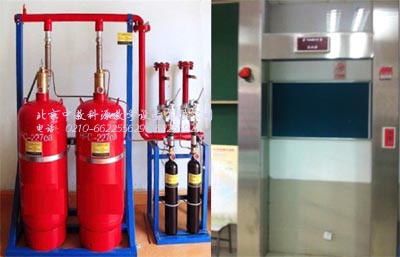

KYLY-X3D 气体灭火系统实训装置
KYLY-X3D 气体灭火系统实训装置 每套价格：96000元
一、系统概述：
管网式气体灭火系统实训装置是基于早期火灾烟雾的特点并综合实训教学的要求而研制的，本装置面抽广大的职业教育院校与培训机构，它适用于"智能建筑，建筑电气，楼宇自动化等专业课程的实训教学。
二、系统特点：
1、具有区域选择阀，有两个喷头，能够实训对两个保护对象实施选择保护
2、具有自动控制，手动控制，机械应急操作三种启动方式
3、技术性能，七氧丙烷钢瓶容积：30升；2、驱动气体瓶组充状压力：6.0MP；3、系统启动方式自动控制，手动控制，机械应急操作三种启动方式；4、系统工作电压：单相三线220V交流50HZ，整机容量；1000W6
4、安全保护：具有逃漏电自动保护装置。
三、系统组成：
1、火灾探测器
2、报警控制器
3、气体灭火控制盘
4、喷洒头
5、声光报警器
6、紧急按钮
7、七氯丙烷管网系统
8、钢瓶，单向阀、安全阀，选择阀
四、实训项目：
1、管网式气灭火系统的作用
2、管网式气气体灭火系统的认识
3、管网式气体灭火系统的安装置
4、管网式气体灭火系统联机调试
5、管网式气体灭火系统火灾极模拟实训
6、系统原理桔构与管网设计
五、气体灭火系统的组成及工作原理：
1、气体灭火系统的组成：
由报警主机、驱动瓶、贮气瓶、管网、选择阀、集流管、喷嘴、称重装置等组成；
2、报警主机的功能
⑴报警主机带有各保护区域的烟、温感报警功能；
⑵带有警铃和声光报警器警报功能；
⑶有防护区门边手动紧急延时启动功能；
⑷有手动紧急启动、停止功能；
⑸有手、自动转换、联动驱动瓶、选择阀、风机、风阀等功能； ⑹、提供开关量或24V信号与火灾自动报警主机联网功能；
(6)配有拨码开关可对烟、温感线路和电动阀线路进行监测和屏蔽功能（气体主机）；
3、报警主机的工作原理
每个保护区两路报警回路，一路烟感一路温感，报警主机手动状态时，烟、温感报警只会联动警铃动作，不会联动其它设备动作，当报警主机为自动状态时，一路报警设备报警联动警铃动作，二路报警设备报警时联动声光报警器动作，同时主机开绐延时，初始为30S（可以调节时间0S、15S、30S、60S），延时完后输出24V电压给驱动瓶电磁阀或电爆阀动作，阀被打开后，驱动瓶气体经铜管驱动气瓶阀门打开（有二个区时配选择阀同时打开选择阀），气瓶气体经高压软管、集流管、选择阀和管网到达保护区进行灭火，当管网有高压气体时，压力开关动作，放气指示灯点亮，提醒不能入内，另外经延时后输出的24V电压联动保护区内风机停止，各对外的风口关闭。如果选择阀未能打开，气体会经集流管上面的泄压阀进行泄压。
4、联网功能
气体主机报火警、故障、气体释放时会输出一个开关量或24V电源经继电器或火灾自动报警系统的输入模块进行转换向火灾自动报警主机发出报警信号。
5、注意事项
⑴检查测试时一定要断开驱动瓶的电源线路；
⑵检查时先要将主机打在手动状态；
⑶在气瓶间或防护区工作时，防火区的门要保持常开状态；
⑷检修时要注意保持与各贮气瓶、驱动瓶手动紧急启动接钮的距离；
⑸检查测试完成后恢复以上断开线路。
|
