KYLY-B1
智能楼宇综合布线系统实训装置

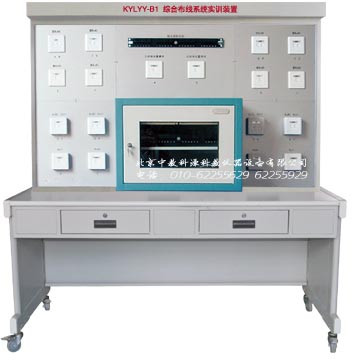

KYLY-B1 智能楼宇综合布线系统实训装置
一、系统概述
KYLY-B1 智能楼宇综合布线系统实训装置是智能建筑通迅自动化系统的重要组成部分，是建筑物实现内部通迅及外部通迅的信息通路，是数据、信号交换与处理的重要环节。建筑物内部与外部各信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需通过综合布线与计算机网络系统来实现。
KYLY-B1 智能楼宇综合布线系统实训装置是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，它包含了数据网络和语音网络两大部分。
二、系统特点
1.KYLY-B1 智能楼宇综合布线系统实训装置内容丰富、结构清晰，既含有计算机数据网络，又有电话语音网络；整个网络结构包含了综合布线在楼宇中的常见子系统：工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统。
2.装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性；
3.系统包含了568B、568A两种RJ45接线方式；
4.路由器带有防火墙功能；支持Web配置，可实现简单的计算机网络管理功能；
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz/60Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.RJ45、RJ11插头的跳线制作与测试
2.卡线式模块的卡线与安装
3.信息插座的安装
4.配线架及理线环的安装与线缆卡接
5.信息点的导通测试、寻测与编号
6.路由器的安装与使用
7.设计并安装一个数据网络系统
8.110配线架的安装与线缆卡接
9.电话配线箱的安装与使用
10.程控交换机的安装与使用
11.语音网络系统的组建
12.线路故障的判断与处理
13.数据网络的应用
14.局域网与广域网的连接
五、基本配置
1.控制屏（铁质双层亚光密纹喷塑结构）
交流电源（带有过流保护措施）；提供交流电源：单相交流电 220V 50Hz。
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.路由器
支持CSMA/CD, PPPoE, PPP, IP, ARP, DHCP, TCP, UDP, HTTP, FTP, DNS基本协议；支持静态路由和动态路由(RIP1/RIP2)；具有网络地址转换(NAT)屏蔽外部的攻击，具有锁定特定端口、锁定特定
IP、锁定特定目标URL 的能力；提供虚拟服务和DMZ方式的Internet访问；基于WEB的管理界面，登录密码验证，广域网口和局域网口的MAC地址配置，WAN接口具有DHCP客户端能力，LAN接口提供DHCP服务器，DNS代理，远程管理，恢复出厂默认配置；最大连接主机数：100台；网络吞吐量：最高80Mbps；内建防火墙，产品采用全新的集成安全设计模式，将安全设计渗透到每个模块、每个协议、每个业务流程中，为实现企业网络的安全防护带来最有效的保障；WAN端口支持多种基于以太网的INTERNET连接模式：PPPoE(虚拟拨号)、动态IP(即DHCP
客户端)和静态IP。
4.交换机
支持IEEE802.3 10Base-T，IEEE802.3u 100Base-TX网络标准，CSMA/CD协 议；具有10/100Mbps（半双工），20/200Mbps（全双工）传输速率；LED电源指示灯、LINK/ACT、10/100M
；支持UTP/STP 3类或5类电缆媒体介质； 24个RJ45 端口；通过FCC Part 15 Class A， CE认 证。
5.程控交换机
两路输入，8路输出，模拟空分交换制式；音频拨号方式。
主要功能：1.电脑话务员，停电直通；2.来电显示，人工值班；3.弹性编码，直拨外线；4.等级设置，通话保密；5.特许拨号字头，呼出限制；6.代接功能，三方通话；7.强插和监听，数码录音；8.出局外线连接，音乐保留。
