KYBAS-BX1 建筑群中心设备间与通信链路装置
一、结构：
模拟CD和建筑群子系统，包含中心设备间和干线两个部分，是实训室的有源交换设备和无源布线系统汇聚的场所，提供布线系统展示和运作的功能；干线由语音和数据链路组成，结构上即由设备间通过桥架连接至综合布线实训操作台或工程项目模拟建筑的楼宇设备间BD，并预留足够的长度供学生作主干端接训练。

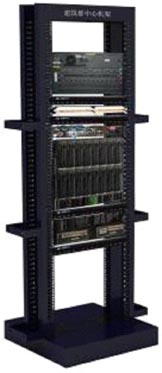

KYBAS-BX1型建筑群中心设备间与通信链路装置
二、基本配置：
42U黑色开放式立式机架1台，带2个垂直理线槽、地弹式电源插座及信息插座各1个；
网络交换机1台，24个10/100M自适应端口；
RJ45-SC光纤收发器1对；
机架式网络服务器1台，Intel Xeon CPU，主频≥2GHz，内存2GB，硬盘500GB，带19吋液晶显示器、滑轨；
语音交换机1台，4外线48分机，1部专用话机；
24口cat5e 模块式配线架1个；
100对110语音配线架1个；
理线架2个；
12口SC光纤配线架1个。
三、其它连接线材：
SC 尾纤24条；
彩色cat5e 2米跳线24条；
110-110 1对跳线6条；
110－RJ45 1对跳线6条；
SC-SC 3米双工光纤跳线6条；
cat3室内25对线缆100米；
室内多模6芯光缆100米；
cat5e非屏蔽网线1箱；
2*3电源插座1个。
四、实训功能说明：
展示综合布线设备间机柜（建筑群中心机架CD）的安装规范、标识规范、运作原理，同时接入校园网，不仅让综合布线实训室形成一个互联互通的真实网络结构，而且可以让学生直观的认识、了解建筑群布线中心设备间的基本架构。让学生能直观生动地认识和学习综合布线设备间子系统的构成和运作。
