8防恒压水箱：白色透明有机玻璃制作，直观观察水流当前状态。密封，为终端水箱提供恒定压力水源。两路输出，手动手阀控制，模拟两个终端用户

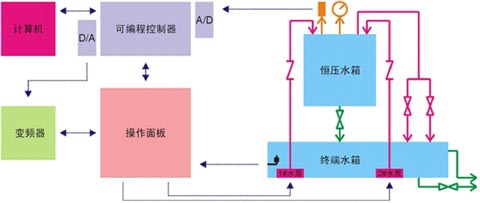

终端水箱：白色透明有机玻璃制作，直观观察水流当前状态。简略模拟，方便学生反复实践操作，经过增压水泵工作后将终端水箱中的水抽至恒压水箱里面进行恒压处理，再送回至终端水箱中，反复循环。
压力变送器：检测恒压水箱出口当前压力，可检测0~40Kpa压力
膜盒压力表：检测恒压水箱出口当前压力，可检测0~40Kpa压力
水位开关：增压水泵工作保护，水位过低时增压水泵应设置停止工作
增压水泵：两台，工/变频切换，设定恒压水箱压力希望值
单向水阀：防止增压水流回路中水流的反向流动对系统工作过程的影响和对水泵造成的磨损
水箱满水保护：终端水箱设置满水强行下排管路，最大限度对设备本身进行保护
手动排水管路：手动手阀控制，实践结束完毕将全部水排干
柜子：放置对应各类电控模块
主机模块：可编程控制器主机，模拟量输入输出模块，全部插孔为安全型
变频模块：变频器，PID控制，全部插孔为安全型
控制模块：装有4位BCD数字开关，用来设定终端压力给定值；4位LED七段码显示器，用来显示终端出口压力当前值。1号水泵工频指示、1号水泵变频指示、2号水泵工频指示、2号水泵变频指示、运行指示、运行开关、停止指示、停止开关、急停开关、声光报警、
三开一闭继电器，全部插孔为安全型
其它设备：编程线缆、航空线缆、编程软件、组态软件、安全连接导线。
