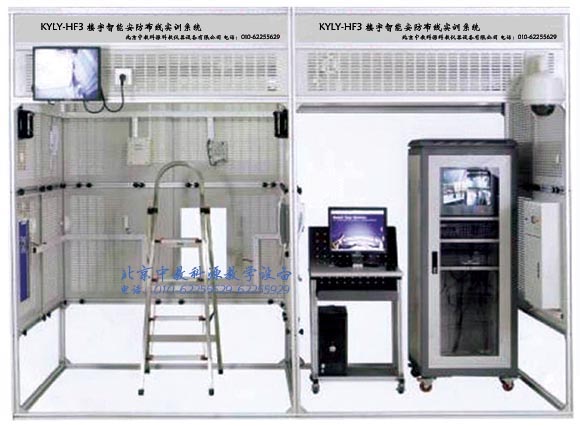

KYLY-HF3A楼宇智能安防布线实训系统（工程型)
一、系统概述
KYLY-HF3A楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
KYLY-HF3A楼宇智能安防布线实训系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分，智能大楼（小区）可模拟智能大楼的安保房间，也可模拟智能小区的安保房间。在此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
KYLY-HF3A楼宇智能安防布线实训系统（工程型)
二、系统结构与组成
楼宇智能安防布线实训系统采用模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，智能大楼（小区）设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控柜等典型管理设备。
在智能大楼（小区）内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼（小区）的房间窗户装有幕帘探测器，实现室内安防与周界防范功能。
在管理中心区域和安保区域内，安装典型监控器材（半球摄像机、红外摄像机、枪机、一体化球形摄像机等），实现关键区域视频监控，设有两台监视器，其中一台为17寸液晶监视器，另一台为19寸液晶显示器。
系统中的各模块既可单独调试、运行，也可通过接线和配置，进行联动实训。功能区域之间采用工程桥架实现系统连接。
三、技术参数
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
装置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
四、实训项目
智能建筑安防布线的实施
对讲门禁系统安装、接线与调试
室内安防与周界防范系统安装、接线与调试
视频监控系统安装、接线与调试
巡更系统安装与调试
系统运行维护。
五、配置：
（一）基本规格
|
序号
|
项目内容
|
规格、技术指标
|
数量
|
单位
|
|
1
|
建筑模型
|
由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。 |
1
|
台
|
|
2
|
电脑桌
|
600mm×600mm×800mm （长×宽×高）
|
1
|
台
|
|
3
|
钢凳
|
Φ300mm×450mm （圆×高）
|
1
|
把
|
|
4
|
铝人字梯
|
900mm×250mm×1200mm （长×宽×高）
|
2
|
把
|
|
5
|
工程塑料卡件
|
20mm×10mm×11mm （长×宽×高）
|
300
|
个
|
（二）系统配置
|
序号
|
名称
|
配置内容
|
备注
|
|
1
|
对讲门禁系统 |
包含彩色可视室外主机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。 |
|
|
2
|
视频监控系统 |
包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。 |
|
|
3
|
室内安防与周边防范系统
|
包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。 |
|
|
4
|
巡更系统 |
包含巡更巡检器、通讯线、充电器、信息钮。 |
|
