KYLY-HF1型建筑电气与智能化实践教学模拟楼层
KYLY-HF1型建筑电气与智能化实践教学模拟楼层
一、概述：

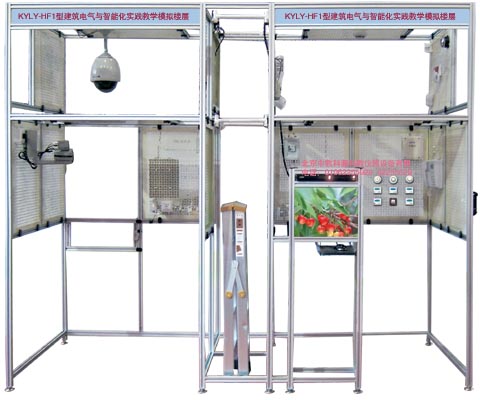

KYLY-HF1型建筑电气与智能化实践教学模拟楼层，是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如"对讲门禁及室内安防系统"和"闭路电视监控及周边安防系统"等。
相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）。
二、基本技术指标：
铝合金支架尺寸：3010mm×1305mm×2550mm；
网孔板尺寸：750mm×600mm×35mm；
能完成两层楼的电气安装实训；
安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、主体配置：
|
序号
|
器件名称
|
数量
|
单位
|
|
1
| 铝合金支架
|
1
|
台
|
|
2
| 网孔板
|
17
|
块
|
|
3
| 计算机移动推车
|
1
|
台
|
|
4
| 圆钢凳
|
1
|
张
|
|
5
| 人字梯
|
1
|
把
|
|
6
| 配电箱
|
1
|
个
|
|
7
| 单相漏电保护开关
|
1
|
个
|
|
8
| 储物架
|
1
|
台
|
|
9
| 网孔板用膨胀固定件
|
500
|
个
|
|
10
| 理线环
|
100
|
个
|
|
11
| 紧固件、线材及专用工具
|
1
|
批
|
|
12
| 单相三位三级排插
|
3
|
个
|
|
13
| 单相一位二级插座
|
2
|
个
|
|
14
| 单相一位三级插座
|
3
|
个
|
|
15
| 明装86底座
|
7
|
个
|
|
16
| 18V直流开关电源
|
1
|
个
|
|
17
| 12V直流开关电源
|
1
|
个
|
|
18
| 门前铃
|
1
|
个
|
|
19
| 室内分机
|
1
|
台
|
|
20
| 电插锁
|
1
|
把
|
|
21
| 警铃
|
1
|
个
|
|
22
| 被动红外空间探测器
|
1
|
个
|
|
23
| 感烟探测器
|
1
|
个
|
|
24
| 燃气探测器
|
1
|
个
|
|
25
| 门磁开关
|
1
|
对
|
|
26
| 求助按钮
|
1
|
个
|
|
27
| 层间分配器
|
1
|
个
|
|
28
| 室外主机
|
1
|
台
|
|
29
| ID卡
|
4
|
张
|
|
30
| 电磁锁
|
1
|
把
|
|
31
| 电磁锁控制器
|
1
|
个
|
|
32
| 开门按钮
|
1
|
个
|
|
33
| 联网器
|
1
|
个
|
|
34
| 管理中心机
|
1
|
台
|
|
35
| 通讯转换模块
|
1
|
个
|
|
36
| 通讯电缆
|
1
|
条
|
|
37
| 对讲门禁监控管理软件
|
1
|
套
|
|
38
| 彩色监视器
|
1
|
台
|
|
39
| 硬盘录像机
|
1
|
台
|
|
40
| 硬盘
|
1
|
个
|
|
41
| 交换机
|
1
|
个
|
|
42
| 网络跳线
|
1
|
条
|
|
43
| 网络视频监控管理软件
|
1
|
套
|
|
44
| 变速球
|
1
|
台
|
|
45
| 一体机芯
|
1
|
台
|
|
46
| 枪型摄像机
|
1
|
台
|
|
47
| 自动光圈镜头
|
1
|
个
|
|
48
| 室内全方位云台
|
1
|
台
|
|
49
| 智能解码器
|
1
|
个
|
|
50
| 红外摄像机
|
1
|
台
|
|
51
| 摄像机支架
|
1
|
个
|
|
52
| 拾音器
|
1
|
个
|
|
53
| 主动红外对射探测器
|
1
|
对
|
四、主要实践项目：
1、认识和熟悉各种智能建筑器件
2、各种墙体器件的对应区域位置安装
3、电插锁、电磁锁、门磁和闭门器等门上器件的安装和调试
4、掌握对讲门禁及室内安防系统的结构和原理
5、对讲门禁及室内安防系统的接线、布线和调试
6、对讲门禁监控管理软件的操作与事故演习
7、对讲门禁及室内安防系统的多种系统结构项目设计
8、掌握闭路电视监控及周边安防系统的结构和原理
9、闭路电视监控及周边安防系统的接线、布线和调试
10、网络视频监控管理软件的操作与事故演习
11、闭路电视监控及周边安防系统的多种系统结构项目设计
|
