一、概述
"KYZL-KA型空调安装调试实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通高等院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级)》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。

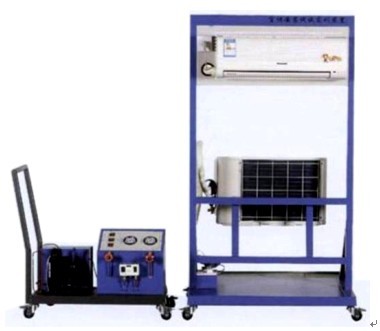

KYZL-KA型空调安装调试实训装置
一、装置特点:
1.实训装置直观展示了空调调试、安装过程所需常见工具,便于教学演示讲解及学生对课本知识的理解掌握。其中回收机组管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
2.整套实训装置集制冷剂R22回收机组、抽真空系统机组、双组压力控制器机组等于一体,整个系统真实完整,结构清晰、紧凑,满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。
3.系统采用真实的制冷剂专用工具实训(压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等),与实际教学接轨。
4.实训装置为学生提供一个操作平台,能让学生自主完成空调系统安装、调试、运行及维修实训。
5.实训系统能对空调完成安装、调试、运行及维修等实训,有利于学生将理论应用于实际,不培养学生实际操作动手能力。
二、技术参数
1、 输入电源:单相三线~220V±10% 50HZ;
2、 工作环境:温度-5℃~40℃ 相对湿度≤85%(25℃)海拔<4000m;
3、 装置容量:<1.5KW
4、 制冷剂回收类型: R22
5、 外型尺寸:110cm×78cm×165cm;
三、装置的基本配备
序号 |
名称 |
数量 |
备注 |
1 |
空调安装调试平台 |
1套 |
|
2 |
热泵型家用空调器机组 |
1套 |
|
3 |
空调R22回收机组 |
1套 |
|
4 |
便携式焊炬 |
1套 |
|
5 |
压力控制器 |
1套 |
|
6 |
真空泵 |
1套 |
|
7 |
胀管扩口器 |
1套 |
|
8 |
双表修理阀 |
1套 |
|
9 |
公/英制加液管 |
1套 |
|
10 |
双表修理阀公/英制转接头 |
1套 |
|
11 |
割管刀 |
1套 |
|
12 |
真空压力表 |
1套 |
|
13 |
制冷剂钢瓶 |
1套 |
|
