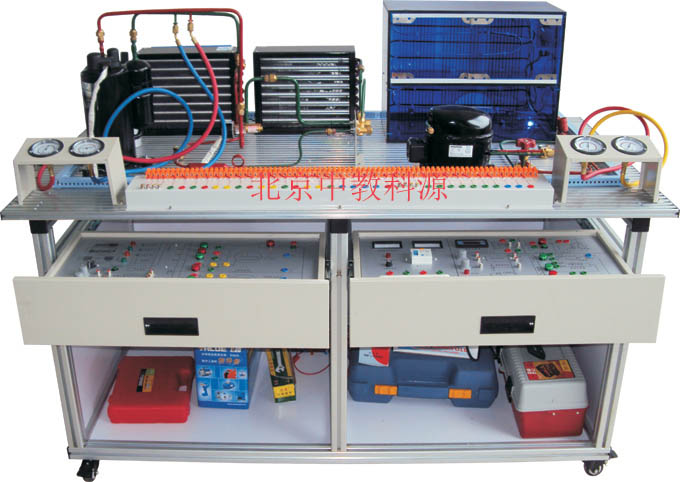

KYZL-212型变频空调制冷制热综合实训考核装置
（现代制冷与空调系统技能实训装置）

序号	名称	数量	性能及规格
1	实训平台	1台	铝型材实训平台长宽高为1500mm800mm800mm
2	空调系统模块	1套	包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等
3	冰箱系统模块	1套	包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等
4	电源及仪表模块	1套	AC220V电源，交流电压表0～250V、交流电流表0～5A
5	冰箱电子温控电气控制模块	1套	东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱
6	冰箱智能温控电气控制模块	1套	单片机控制、液晶显示、双温控；具有速冻功能、智能控温
7	空调电气控制模块	1套	空调通用控制模块，具有制冷、制热、通风、除湿控制功能
8	便携式焊炬	1套	2升手提式焊炬
9	旋片式真空泵	1台	TW-1A
10	网络布线	1套	屏蔽网线
11	产品说明书	1套	应具备详细实验指导资料
12	常用工具	1套	详见“制冷制热全套操作工具”
13	空调压缩机	1台	三菱立式
14	冰箱压缩机	1台	卧式
15	空调冷凝器	1只	铜管/铝质页式
16	空调蒸发器	1只	铜管/铝质页式
17	四通阀	1只	铜质、电动
18	变频空调控制主板	1套	与真变频空调完全一致
19	遥控器	1只	红外
20	手阀	4只	铜质
21	视液镜	2只	圆镜直视、铜质外壳
22	起动电容	1只	无极
23	风机	3个	单相
24	5W变压器	1个	铁芯
25	10W变压器	1个	铁芯
26	空调过滤器	1个	铜质、管状
27	冰箱过滤器	1个	铜质、管状
28	冰箱冷凝器	1个	铁质喷塑、片式
29	冰箱蒸发器	1只	铝质、管式
30	冰箱温控器	1只	机械可调
31	实验台面板	1张	铝塑绝缘
32	高压表	2只	指针式
33	低压表	2只	指针式
34	0-220V交流电表	1只	指针式
35	数显温度表	1只	数码显示
36	0-5A电流表	2只	指针式
37	航空插	2只	钢质自锁
38	保险管座	1个	管式
39	漏电保护开关	1个	单相双线
40	电源插座	2个	万能插
41	B型四脚开关	2只	带灯开关
42	演示板	2块	动态模拟制冷、制热全过程
43	圆形铜管	1套

五、制冷制热全套操作工具：

　　判断冰箱压缩机的绕组，完成冰箱系统的线路铺设和连接
