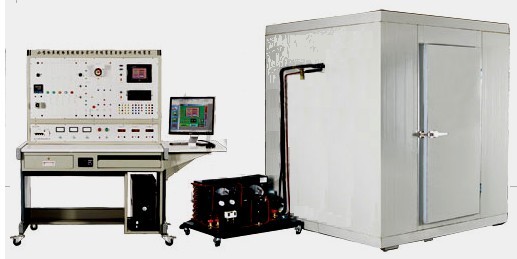

KYHA-FR003型小型冷库制冷系统综合实验台




小型冷库制冷系统综合实训考核装置

 KYHA-FR003型小型冷库制冷系统综合实验台

 一、装置特点
1.该实训考核装置具有电力拖动控制、PLC控制和触摸屏控制三种控制方式,配温度传感器及采集模块,可进行数据采集
2.直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件
3.实训性强:可以进行单独的PLC实训和触摸屏实训;通过组态软件用户可以进行二次开发,通过连接PLC进行模拟仿真
二、 技术性能
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<5.5kVA
4.制冷剂:R22
5.制冷量:5.3kW
6.重 量:300kg
7.外形尺寸:400cm×200cm×200cm
三、 基本配置及功能
实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成
1.电源控制部分
(1)交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值
(2)安全保护体系:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2.测量仪表
(1) 指针式电压表:量程0~450V,精度2.5级
(2) 真空压力表:量程-0.1~1.5MPa
(3) 真空压力表:量程-0.1~3.5MPa
(4) 数显温度表:采用PT100传感器,测量范围-50~150℃
3.小型冷库电气控制考核板
面板上印有小型冷库电气控制原理图,并设有相应测试点及信号灯,便于学生分析测量。
4.风冷制冷机组
包含3匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成
5.拼装式冷库:库体尺寸为192cm×192cm×220cm,内部装有库灯、风机盘管蒸发器、化霜加热丝等,冷库外面留有出水口
6.主机实训模块 :配置西门子CPU224 PLC(AC/DC/RLY)主机,集成数字量I/O(14路数字量输入/10路数字量输出)、一个RS-485通信口,含有PPI、MPI通信,配套PC/PPI编程电缆
7.温度采集模块: 配置西门子EM231模拟量模块,集成4路模拟量输入
8.触摸屏实训模块:配置5.7英寸STN256色触摸屏,一个RS-485通信口(与PLC通信),一个RS-232通信口
9.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定
四、 实训项目
a) 小型冷库的电气控制实训
b) 小型冷库制冷系统启动、运行、调试、保护技术
c) PLC可编程控制器实训
d) 触摸屏技术应用实训
