KYZK-X型中央空调实训考核台(网络型)



一、产品概述
  KYZK-X型中央空调实训考核装台(网络型)要求系统采用6匹水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。


                KYZK-X型中央空调实训考核台(网络型)

二、系统组成
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件、计算机、小推车。
三、网络监控及智能考核
教师台和学生台电脑(1~32台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
四、实训项目
1、中央空调的结构及设备工作原理的全面深入了解和掌握;
2、中央空调的启动、运行、调试技术的实训及考核;
3、中央空调运行工况、各运行参数检测分析;
4、中央空调控制原理的实训;
5、PLC可编程控制器编程及安装调试的实训;
6、故障判断及设备故障解除实训(故障点16个);
7、数据采集技术的应用及实训;
8、网络技术的应用及实训(远程控制)。
五、技术参数
1、工作电源:三相五线制 380VAC 50Hz
2、安装尺寸:长×宽×高=800×240×250cm
3、整机容量≤0.04TYVA
4、外形尺寸:8000mm×3000mm×3500mm(长×宽×高)
5)具备密码开机、定时关机功能,便于实验室管理。
四、中央空调配置清单


编号 名称 单位 数量
1 压缩机(6P) 1
2 起动器
1
3 模拟锅炉 1
4 储液器 1
5 水冷机组 1
6 手阀 2
7 高低压表 2
8 膨胀阀 1
9 继电器 1
10 风机 1
11 风管组件 1
12 水泵 4
13 电磁阀(液) 1
14 电磁阀(水) 2
15 蒸发器 2
16 过滤器 1
17 视液镜 1
18 温控器 2
19 温控器 1
20 延时继电器
1
21 热电阻 8
22 工作原理模拟演示板 1
23 温度指示灯板 1
24 控制电路板 1
25 模拟房间 2
26 模拟锅炉 1
27 冷却塔 1
28 水箱
2
29 不锈钢架 1
30 控制柜 1
31 微机控制接口 1
32 微机与实验台通讯连接线 1
33 航空连接线 1
34 中央空调控制实训软件 1
35 实验操作指导书 1
36 电脑小推车 1
37 PLC(FX2N-48MR)
1
38 温度采集模块 1
39 压力采集模块 1
40 压力传感器 2
41 温度传感器 12
42 网络服务器 1
43 智能答题系统 1

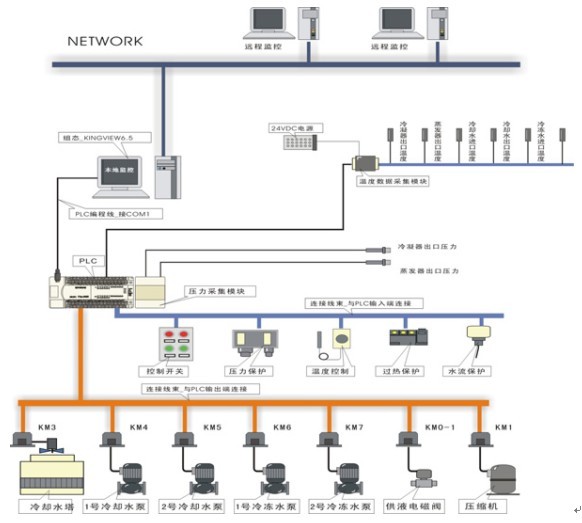

五、 KYZK-X型中央空调实训考核台(网络型)系统构成图


KYZK-X型中央空调实训考核台(网络型)系统构成图

  KYZK-V型中央空调实验设备(微机控制)
KYZK-C型仿真中央空调综合实验室设备(微机控制)
KYZK-C型仿真中央空调综合实验室设备
KYZK-X型中央空调实训考核台(网络型)
KYZK-W型中央空调实训考核台(网络型、温度湿度控制)
KYZK-JY家用中央空调实验设备/家用中央空调实验台
KYZK-V微机控制中央空调实训考核装置(风管房间综合式)
