一、产品介绍：
中央空调实训设备,是真实楼宇中央空调系统合理微缩而成的教学实验设备，整套实验设备可演示中央空调“夏季制冷循环”和“冬季制热循环”过程。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。

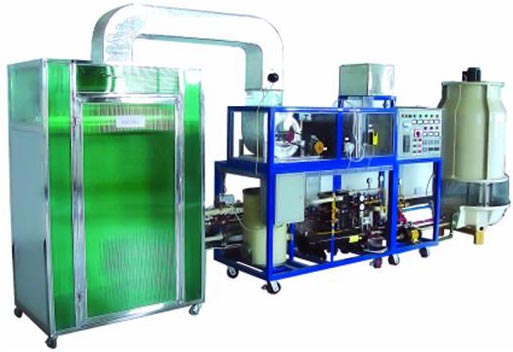

KYZK-VP2型中央空调实验设备（PLC控制）
（一）电气控制系统
1、结构形式
电气控制柜。规格为600×500×1700mm（L×W×H）。由PLC、漏电开关、信号指示灯、选择开关、热继电器控制按钮、数字温度仪表、数字电压电流表、温度变送器等元件按照中央空调的控制流程设计制作。
2、控制系统：制冷方式控制和制热方式控制。
3、控制模式：手动模式、自动模式、计算机远程控制模式。多档开关进行三种操作模式的切换。
（1）选择手动模式：即用控制柜门上不同的按钮分别对响应的设备进行启动、停止操作。如：按下“冷冻水泵启动按钮SB1”，冷冻水泵投入运行状态，冷冻水指示灯点亮。按下“冷冻水泵停止按钮SB2”，冷冻水泵停止运行状态，冷冻水指示灯熄灭。手动模式一般在设备调试或试运行阶段使用。
（2）选择自动模式：即按下控制柜门上的“系统启动按钮”，系统按照PLC预设的逻辑顺序，逐步开启主风机、冷却水泵、冷冻等设备，直至系统完全投入正常运行状态。运行过程中，按下“系统停止按钮”，系统按照逻辑顺序逐步停止设备。
（3）选择远程模式：即使用计算机对中央空调系统进行控制。在计算机操作界面上，也可进行手动操作和自动操作。同时计算机可完成数据采集、监控、报表生成、故障报警记录等功能。
4、主要技术参数
（1）电气控制柜：采用PLC控制方式，包括：三菱PLC（扩展模拟量模）、热继电器、交流接触器、控制按钮、中间继电器、指示灯、数字指示仪表、温度变送器等。
（2）输入电源：三相五线 AC380 V±10% 50Hz；
（3）最大供冷量：7.5kW；
（4）最大输入总功率：6.5kW；
（5）制冷额定功率：3.8kW；
（6）最大堵转电流：50A；
（7）制热额定功率：2.0kW；
（8）额定输入电流：7A；
（9）循环风量：700m3/h；
（10）制冷剂：R22；
（11）漏电动作电流：≤30mA；
（12）外形尺寸：6000×2400×2500mm
（13）安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
（14）环境温度：环境温度：-5℃～40℃。
（15）输出电源：直流24V。
（16）PLC:三菱FX2N-48MR，扩展6个通道的模拟量输入模块FX2N-4AD及FX2N-2AD模块各一块。PLC作为中央空调电气柜的控制器，负责总体流程的逻辑控制。模拟量模块用于采集出风口温度、回风口温度、冷冻水出口温度、冷却水出水口温度，并转化为数字量，通过计算机进行实时监控。

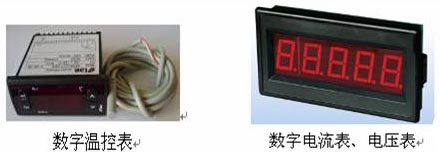

（17）仪表
电气柜分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。

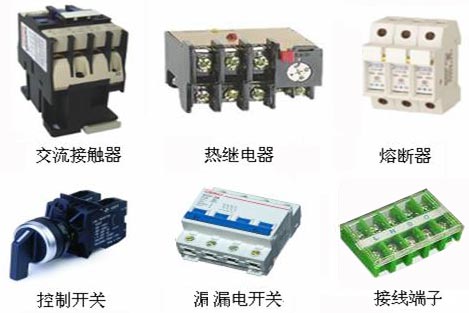

（18）漏电开关、接触器等继电器元件
电控柜安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
（18）漏电开关、接触器等继电器元件
电控柜安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
| 序号 |
项目（设备名称） |
数量 |
备注 |
| 1 |
水冷机组 |
1套 |
含1台3匹谷轮压缩机、1台水冷冷凝器、1台水冷蒸发器、1个膨胀阀、1个过滤器、1个储液罐、1个温控器、1个压力保护器、一个电磁阀等。2．冷却水系统一套：含2台冷却水泵、1台3吨冷却水塔、1个水流量保护开关、6个手阀等。
|
| 2 |
冷却水冷系统 |
1套 |
冷却水系统一套：含2台冷却水泵、1台3吨冷却水塔、1个水流量保护开关、6个手阀等。 |
| 3 |
冷冻水冷系统 |
1套 |
含2台冷冻水泵、1套分水器及集水器、1台膨胀水箱、1个水流量保护开关、8个手阀、一个电磁阀等。
|
| 4 |
供暖系统一套： |
1套 |
含1台水加热器、1台热水泵、2个手阀等。 |
| 5 |
模拟大厅 |
1间 |
尺寸1600×800×1600mm、1套空气处理系统、1套送风管、1套回风管及相关配套设备。 |
| 6 |
配电柜 |
1 |
内置1台三菱PLC FX2N－48MR、8个交流接触器、8个热继电器、1个漏电保护开关、1个4匹熔断器、12个按钮开关、12个指示灯、5个电流表、1个电压表、1个温度采集模块、1个稳压电源、标准通信接口和配套设备。
|
| 7 |
数据采集系统 |
1套 |
4个温度传感器、2个压力传感器及1个A/D转换功能模块 |
| 8 |
组态软件 |
1套 |
三维力控无限点 |
| 9 |
PLC编程软件（三菱） |
1套 |
FXGP_WIN-C |
| 10 |
中央空调PLC控制程序 |
1套 |
|
| 11 |
组态软件应用程序 |
1套 |
过程实时监控（远程控制和数据实时监视） |
| 12 |
仿真考核软件 |
1套 |
故障设置、排除、考核、评分 |
| 13 |
PLC编程电缆 |
1条 |
USB口型 |
| 14 |
可移动计算机台架 |
1套 |
|
| 15 |
电脑 |
1台 |
|
|
