KYHA-ZL2109G型空调/冰箱制冷制热实训考核装置



   KYHA-ZL2109G型空调/冰箱制冷制热实训考核装置,是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,以能力为本位、以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
  KYHA-ZL2109G型空调/冰箱制冷制热实训考核装置,也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

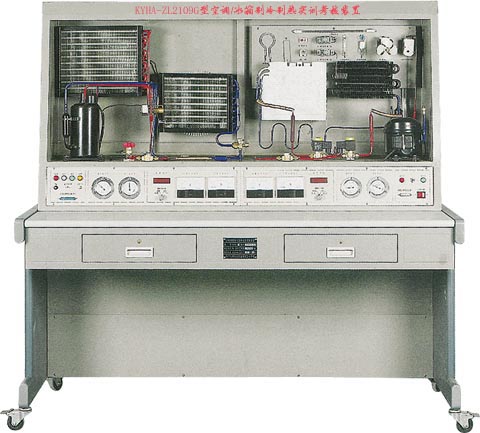

KYHA-ZL2109G型空调/冰箱制冷制热实训考核装置


一、特点
  1.系统集模拟空调、模拟冰箱于一体,采用真实的制冷机组,满足实际教学
  2.装置配置了2套系统,空调系统1套、直冷式/间冷式电冰箱综合系统1套可同时满足对空调、冰箱实训操作考核的要求
  3.整套实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑
  4.实训装置直观展示了热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯使整个热泵分体空调系统、冰箱系统的实时工作状态一目了然;此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分
  5.可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作
二、技术参数
  1.输入电源:单相三线~220V±10% 50Hz
  2.装置容量:<1.2kVA
  3.外形尺寸:1580mm×730mm×1700mm
  4.制冷剂类型:空调R22、冰箱600a
  5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置的基本装备
  本实训装置主要由电源控制屏、实训桌、故障箱等组成。
(一)、仪表控制屏
  控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:
  1.交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~5A、0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制。
  2.制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统高、低压侧压力
  3.温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况
  4.电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
(二)实训桌
  实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有两个大抽屉,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。
(三)实训排故
  1.故障设置系统
  提供模拟空调与模拟冰箱故障箱各1个,提供常见的故障设置点,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量21个、冰箱模拟故障开关量18个,满足多点故障设置要求。
四、故障说明
 热泵型分体空调模拟故障设置说明
 编号 故障模拟说明 故障现象
 K1变压器T原边开路 电脑板不得电,整机不工作
 K2变压器T副边开路 电脑板不得电,整机不工作
 K3桥堆开路 电脑板不得电,整机不工作
 K47805集成稳压块开路 无+5V直流电源输出,整机不工作
 K5室内环境温度传感器开路 运行指示灯闪烁
 K6室内环境温度传感器短路 运行指示灯闪烁
 K7室内管温温度传感器开路 定时指示灯闪烁
 K8室内管温温度传感器短路 定时指示灯闪烁
 K9f1启动电容开路 电机无法启动,电机不工作
 K10f1运行绕组开路 电机无法启动,电机不工作
 K11四通阀YV线圈开路 四通阀不工作,制热工况时不起作用
 K12保护继电器SAT开路 压缩机不能工作
 K13压缩机启动绕组CS开路 压缩机不能工作,启动电流很大
 K14压缩机运行绕组CM开路 压缩机不能工作,启动电流很大
 K15蜂鸣器BUZZ线圈开路蜂鸣器不响,遥控起作用
 K16继电器RLY5线圈开路 模拟室内调速时,高档风速不起作用
 K17继电器RLY4线圈开路 模拟室内调速时,中档风速不起作用
 K18继电器RLY3线圈开路 模拟室内调速时,底档风速不起作用
 K19继电器RLY2线圈开路 四通阀阀体不动作
 K20继电器RLY1线圈开路 压缩机不工作
 K21红外接收管电源端开路遥控不起作用
 K22 K23 K24 备用
 直冷/间冷式电冰箱模拟故障设置说明
 编号 故障模拟说明 故障现象
 K1复合门开关S2开路间冷模式下风扇电机不转
 K2复合门开关S2短路间冷模式下模拟门开关开关时,风扇电机不停机
 K3风扇电机绕阻开路 风扇电机不转
 K4WPF温控器L-C两端开路 间冷模式下门灯亮,压缩机不工作
 K5时间继电器BW-BK两端开路间冷模式下门灯亮,压缩机不工作
 K6时间继电器BW-BK两端开路间冷模式下工作8小时后,化霜压缩机不停机
 K7化霜温控器开路 间冷模式下化霜时,化霜保险丝熔断
 K8化霜电热管开路 间冷模式下化霜状态下,化霜不起作用
 K9门灯开路S1 门灯不亮
 K10复合门开关S1开路 门灯不亮
 K11复合门开关S1短路 模拟门开关开关时, 门灯常亮
 K12保护继电器开路 压缩机无法启动,无电流显示
 K13压缩机启动绕阻CS开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
 K14压缩机运行绕阻CM开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
 K15PTC启动器开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
 K16WDF温控器H-L两端开路 直冷模式下门灯亮,压缩机不工作
 K17系统脏堵运行状态下,低压侧压力表显示负压值
 K18系统冰堵
 K19 K20 K21 备用
五、实训项目

初级技工基本技能实训 中级技能实训(设计、安装、调试及检修)
 1.制冷系统专用工具的基本操作
 2. 制冷系统管件焊接
 3. 制冷系统的检漏
 4. 制冷系统的抽真空与充注制冷剂
 5.空调系统调试
 6.直冷电冰箱系统调试
 7.间冷电冰箱系统调试
 8.冰箱冷系统故障
 9.空调制冷系统故障
 10.电冰箱检测与故障分析
 11.空调检测与故障分析
