一、产品概述
KYZK-W型中央空调实训考核装置（网络型、温度湿度控制）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，具备温度和湿度控制功能，整个中央空调采用三菱FX2n-48MR
PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

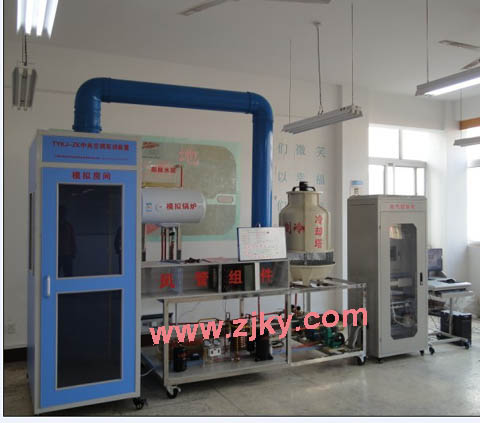

KYZK-W型中央空调实训考核装置（网络型、温度湿度控制）
二、功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、内外网网络通讯技术及其应用。
12、具有自动溢水保护系统
三、配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全保护：具有接地保护，漏电保护，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有透明蒸发器、膨胀水箱。
（1）制冷机组
由压缩机、冷凝器、蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、透明蒸发器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
6、制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、湿度控制系统、管道风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（1）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器：三菱FR-S540-0.75K-CH
5、触摸屏：7英寸工业彩色触摸屏
（2）软件配置
2、PLC编程软件，配套PLC实训程序及实训指导书。
3、中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
（1）通讯配置
可以实现多台电脑联网控制系统。
（2）工具仪表配置
1、品牌台式微机1台 (用户自备)
2、数字万用表1个 (用户自备)
3、装配工具1套
四、中央空调实训考核装置配置清单
| 编号 |
名称 |
单位 |
数量 |
| 1 |
压缩机 |
台 |
1 |
| 2 |
起动器
|
只 |
1 |
| 3 |
储液器 |
个 |
1 |
| 4 |
冷凝器 |
只 |
1 |
| 5 |
手阀 |
只 |
2 |
| 6 |
高低压表 |
只 |
2 |
| 7 |
膨胀阀 |
只 |
1 |
| 8 |
风机 |
个 |
1 |
| 9 |
风管组件 |
套 |
1 |
| 10 |
热水泵 |
台 |
２ |
| 11 |
冷水泵 |
台 |
１ |
| 12 |
电磁阀（液） |
只 |
1 |
| 13 |
电磁阀（水） |
只 |
2 |
| 14 |
蒸发器 |
只 |
2 |
| 15 |
过滤器 |
个 |
1 |
| 16 |
视液镜 |
个 |
1 |
| 17 |
温控器 |
只 |
1 |
| 18 |
延时继电器
|
套 |
1 |
| 19 |
热电阻 |
只 |
8 |
| 20 |
工作原理模拟演示板 |
块 |
1 |
| 21 |
温度指示灯板 |
块 |
1 |
| 22 |
模拟房间 |
套 |
2 |
| 23 |
模拟锅炉 |
套 |
1 |
| 24 |
冷却塔 |
个 |
1 |
| 25 |
水箱
|
套 |
2 |
| 26 |
不锈钢架 |
套 |
1 |
| 27 |
控制柜 |
台 |
1 |
| 28 |
连接线 |
条 |
1 |
| 29 |
考核软件 |
套 |
1 |
| 30 |
实验操作指导书 |
套 |
1 |
| 31 |
微机控制接口 |
副 |
1 |
| 32 |
PLC
|
台 |
1 |
| 33 |
变频器 |
台 |
1 |
| 34 |
触摸屏 |
|
|
| 35 |
温度采集模块 |
块 |
2 |
| 36 |
压力采集模块 |
块 |
1 |
| 37 |
压力传感器 |
套 |
1 |
| 38 |
服务器 |
套 |
1 |
| 39 |
智能答题系统 |
套 |
1 （240*128蓝底背光液晶屏显示） |
| 40 |
赠送装配维修工具1套 |
套 |
1 |
| 41 |
数字万用表 |
只 |
1 |
五、 KYZK-X型中央空调实训考核装置（网络型）系统构成图
KYZK-X型中央空调实训考核台（网络型）系统构成图

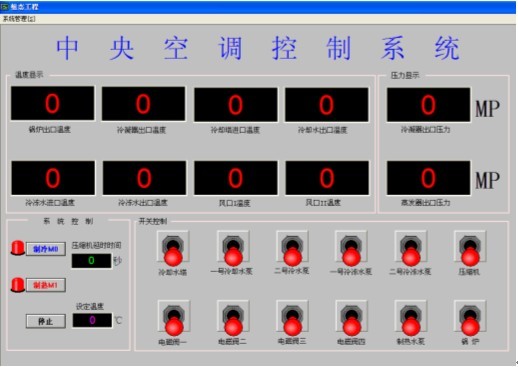

KYZK-W型中央空调实训考核装置（网络型）控制系统介面
|
