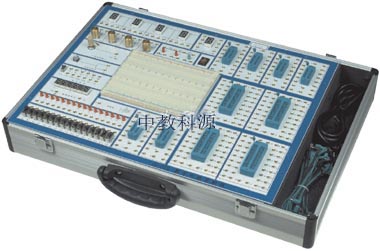

KYSD-XB1型数字电路学习机

一、产品介绍
　　KYSD-XB1 数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
二、系统组成
　（1）电源：交流输入：220V±10% ，50HZ
　　　　　　 直流输出：±12V/0.2A 、 5V/2A
　（2）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
　（3）连续脉冲，输出均为TTL电平：
　　固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
　（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
　（5）逻辑电平的输入与显示：
　　A、十六位独立逻辑电平开关：可输出"0"、"1"电平（为正逻辑）。
　　B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
　（6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
　（7）时序发生器及启停控制电路。
　（8）台湾产面包板二块(1600孔)
　（9）20芯锁紧插座2只，40芯锁紧插座2只，16芯锁紧插座4只。
　（10）各阻值电位器2只。
三、数字电路学习机推荐实验项目
　　1．TTL集成逻辑门的参数测试与使用
　　2．CMOS集成逻辑门的测试
　　3．门电路的逻辑功能实验
　　4．常用组合逻辑功能器件的测试
　　5．数据选择器及其应用
　　6．血型关系检测电路和表决电路
　　7．RS触发器的功能与测试
　　8．JK触发器逻辑功能及主要参数测试
　　9．移位寄存器的功能测试
　　10．十进制计数器（CMOS）
　　11．异步计数器
　　12．同步计数器
　　13．计数、译码、显示电路实验
　　14．555集成定时器及应用
　　15．序列检测器
　　16．数-模转换器
　　17．追随比较型A/D转换电路
　　18．人工控制交通灯控制器
　　19．汽车尾灯控制电路
　　20．数字钟电路的设计
　　21. 时序电路测试及研究
　　22. 波形产生及单稳态触发器
　　23. A/D 转换电路
　　24. D/A转换电路
