KYXH-E2 信号与系统及数字信号处理实验箱



  一、产品简介
 KYXH-E1信号与系统综合实验箱,是一款新型"信号与系统"实验系统。根据《信号与系统》和《数字信号处理》两门课相互关联的特点,在总结信号与系统实验教学经验,并结合数字信号处理技术、DDS技术,开发出的新型"信号与系统"实验箱。它既可完成传统实验箱所有信号系统实验;又可完成传统实验箱难以完成或结果不理想的信号分解、信号与系统卷积、数字滤波器等实验;同时也能做"数字信号处理"和"DSP应用"实验;实验箱采用了正面贴膜工艺,增加了USB通信接口,可完成虚拟仪表功能和多种常见信号观测功能。系统既美观又稳定可靠,方便管理。适合专科、本科、研究生和研发人员使用。
  KYXH-E1信号与系统综合实验箱基于数字信号处理技术、DDS技术、虚拟仪表技术,既能完成传统的信号系统实验;又能完成传统实验箱难以完成的"信号卷积"、"任意信号分解"、"数字滤波器在线设计与实现"、"任意信号的实时频谱分折(虚拟频谱仪)"等实验;同时又有开发开放区便于学生进行二次开发。

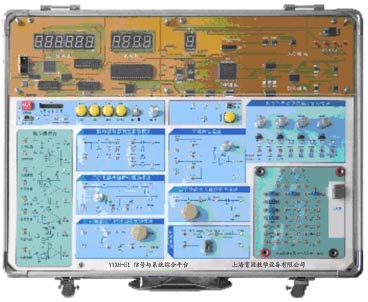

KYXH-E1型 信号与系统综合实验箱


二、系统特点:
  1、紧扣教学大纲、内容简洁、重点突出:以高等教育出版社的"信号与系统"(郑君里)一书为背景,对课程的大部分章节均提供有实验项目,使实验内容具有教学性和通用性,同时也使学生通过实验环节更透彻得掌握原理性的知识。
  2、电路模块化设计:每一个实验单元均以一模块来划分,实验名称与模块名相对应。模块内的电路在相应的位置画出,使实验者一目了然。
  3、采用了DSP数字处理的新技术。随着科学技术的不断发展,信号的数字处理技术在实际中的应用范围大大扩展,无所不在。通过数字处理可以将模拟电路难以实现或实验结果不理想?"信号分解与合成"、"信号卷积"、"频谱分析"等实验得以准确地演示,并能生动地验证理论结果;可以比较数字滤波器与模拟滤波器的性能优劣。
  4、二次开发功能:能通过DSP数字信号处理单元和主机接口与二次开发区,可使学生设计各种数字滤波器、对模拟信号进行频谱分析、卷积运算等丰富的实验项目。
  5、实验仪自带采样频率1M的数字虚拟存储示波器,能对实验信号进行实时采样。为学校大大地节省了硬件设备的投资。
三、实验箱的技术指标
  电源参数:+5V、2A;-5V、0.5A;+12V、0.5A;-12V、0.5A。
  频率计:可测量的信号频率范围:0~300KHz;
  毫伏表:可测量的信号频率范围:0~100KHz;
  可测量的信号幅值范围:1mV~10V;
  信号源:可产生正弦波、三角波、方形波三种波形。
  幅值(峰峰值): 正弦波 0~12V;
           三角波 0~18V;
           方 波 0~20V;
           频率:(四档可调) 正弦波 2Hz~100KHz;
           三角波 2Hz~100KHz;
           方 波 2Hz~100KHz;
四、实验内容
 可完成以下25个实验:
  1、基本运算单元实验(单元电路、信号源、频率计、电压表)
  2、阶跃响应与冲激响应实验
  3、连续系统的模拟实验
  4、模拟滤波器实验(无源、有源、低通、高通、带通、带阻)
  5、抽样定理实验
  6、二阶网络状态轨迹实验
  7、一阶电路暂态响应实验
  8、二阶电路暂态响应实验
  9、二阶电路传输特性实验
  10、信号卷积实验
  11、矩形信号的分解实验
  12、矩形信号的合成实验
  13、幅度对信号合成的影响
  14、相位对信号合成的影响
  15、锯齿波信号的分解/合成
  16、信号的调制与解调实验
  17、信号的频谱分析
  18、频分与复用实验
  19、DSP应用实验
  20、DSP数字信号处理单元实验
  21、数字滤波器实验(低通、高通、带通、带阻)
  22、八阶高通、低通滤波器(巴特沃斯)实验
  23、各种模拟、数字滤波器性能比较实验
  24、主机接口与二次开发区
  25、CPLD编程开放模块
五、实验室每人每套配置方案(二人为一组,一组用一张实验桌)
  1、YYXH-E2 必配 1台
  2、万用表 自配 1只
  3、实验桌 自配 1/2张
  4、实验椅 自配 1 张
