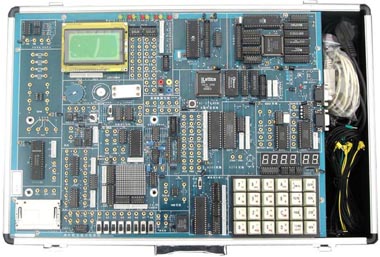

KYPC-51型单片机发实验箱



 一、概述:
  KYPC-51单片机开发实验箱是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》等课程教学的理想配套实验设备,是各类院校的单片机 教学实验、课程设计、毕业设计提供了良好的实验开发环境。也是科研、开发工作者的得力助手。


KYPC-51型单片机发实验箱


二、系统组成:
 (一)硬件:
  (1)仿真器与单片机系统扩展:51/96单片机仿真器,用户CPU(AT89S52),64K程序存储器,64K数据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
  (2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),16*16 LED点阵电路,开关逻辑电平输入/ 输出电路,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口。
  (3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485等;
  (4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;
 (二)软件:
  系统配置Win98/2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试,单片机在线下载软件等。
 (三)电源:
  系统内置高性能直流稳压电源。
 (四)机箱:
  系统配置轻便铝合金箱子作为实验仪机箱。
二、主要特点
  (1)高性能仿真器:实验仪内置DJ-208型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。
  (2)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
  (3)二次开发:主机板留有系统总线接口,通过单片机仿真器调试用户系统。
  (4)在线下载:不需编程器,可直接烧录AT89S5X单片机。
  (5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试
和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
三、实验项目
 (一)软件实验
  (1)清零程序;
  (2)拆字程序;
  (3)拼字程序;
  (4)数据区传送子程序;
  (5)数据排序实验;
  (6)查找相同数据个数;
  (7)无符号双字节快速乘法子程序;
  (8)多分支程序;
  (9)脉冲计数实验;
  (10)电脑时钟实验。
 (二)硬件实验
  (1)P1口亮灯实验;
  (2)P1口转弯灯实验;
  (3)P3.3口输入,P1口输出实验;
  (4)工业顺序控制实验;
  (5)8255 A、B、C口输出方波实验;
  (6)8255 PA口控制PB口;
  (7)8255控制交通灯;
  (8)简单I/O扩展实验;
  (9)A/D0809转换实验;
  (10)D/A0832转换实验;
  (11)8279键盘显示实验;
  (12)通用打印机实验;☆
  (13)微型打印机打印字符、曲线、汉字实验;☆
  (14)日历时钟DS12887控制实验;☆
  (15)I2C储存卡读写实验;
  (16)语音芯片ISD1420控制实验(录音);☆
  (17)语音芯片ISD1420控制实验(放音);☆
  (18)继电器控制实验;
  (19)步进电机控制;
  (20)8253方波实验;
  (21)小直流电机调速实验;
  (22)16*16 LED点阵显示实验;
  (23)128*64 LCD液晶显示实验;
  (24)8250可编程异步通讯接口实验(自发自收);
  (25)8251可编程通讯接口实验(与PC机);
  (26)单片机RS232/485串行发送实验(双机通讯);
  (27)单片机RS232/485串行接收实验(双机通讯);
  (28)温度压力实验;
 实验项目打"☆"号为选配扩展卡实验
