一、概述
随着电子电路复杂度的加大,数字电路越来越多的在应用到电路设计中得到应用,可编程逻辑器件也被广泛地用在各种电子产品的设计和应用过程中,而且占有比例越来越大。它一方面提高了产品的可靠性,另一方面也增加了设计的灵活性和可维护性,使电子电路的设计更加方便快捷。在硬件的设计思路上,要改变原来传统的设计方式,用设计软件的方式方法来设计硬件。结合多年EDA开发经验,分析国内外多种EDA实验仪,取长补短,我公司研制出了YYXE系列的产品,其中YYDZ-XE81型实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备.
它既适用于高校电子/信息工程 (含DSP)、通信、机电一体化、计算机应用及自动控制等专业本/专科或研究生毕业设计,也适用于科研院所的产品及项目开发。

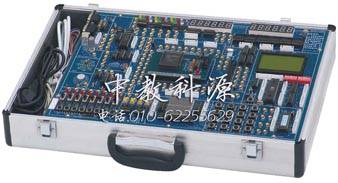

KYDZ-XE81型EDA实验开发系统
每套价格:3900元
二、实验系统的硬件配置:
三、实验系统的硬件配置:
(1)主板可与多种下载板相适配,基本配置为Altera 1K30,其他下板选配(见下表);
(2)6位动态扫描显示电路;
(3)6位静态锁存显示电路;
(4)12位发光二极管显示电路;
(5)8位二档开关及其电平指示电路;
(6)8位按键开关电路;
(7)2位脉冲开关电路;
(8)电子音响模块;
(9)16*16 LED点阵显示模块;
(10)128*64 LCD的液晶显示模块;
(11)A/D 0809转换器模块;
(12)D/A 0832转换器模块;
(13)时钟信号源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ;
(14)MCS-51单片机总线接口电路;
(15)40芯I/O扩展接口;
(16)一个5V蜂鸣器;
(17)一个四相步进电机;
(18)一个4*4小键盘;
(19)配有存贮器EPROM27256;
(20)一个RS232接口;
(21)一个VGA接口;。
(22)一个PS/2(键盘、鼠标)接口
三、实验项目
<一>基本实验:
(1)七人表决器;
(2)四位加法器;
(3)BCD码加法器;
(4)格雷码变换器;
(5)四位并行乘法器;
(6)触发器;
(7)用ABEL语言设计74LS160功能模块计数器;
(8)多模加减计数器;
(9)可控脉冲发生器;
(10)简易数码锁;
(11)英语字母显示实验;
(12)八位乘法器;
(13)序列检测器;
(14)可变模16位加法计数器;
(15)正负脉冲数控调制发生器;
(16)秒表。
<二>模块实验:
(1)A/D 0809模数转换器实验;
(2)D/A 0832数模转换器实验;
(3)步进电机控制实验;
(4)16*16 LED点阵显示实验;
(5)电子时钟实验;
(6)数码管静态显示实验;
(7)VGA接口彩条信号实验;
(8)4*4键盘扩展实验;
(9)128*64 LCD液晶显示实验;
(10)电子音乐演 奏实验;
(11)RS232串口发送实验(SEND);
(12)RS232串口接收实验(RECEIVE);
(13)PS/2键盘接口逻辑设计;
(14)单片机总线接口实验;
(15)异步串口通讯(UART)
<三>数字系统设计:
(1)数字钟; (2)频率计;
(3).交通灯; (4)数字锁;
(5)出租车计费器; (6)抢答器;
(7)自动电梯; (8)彩灯控制器等。
