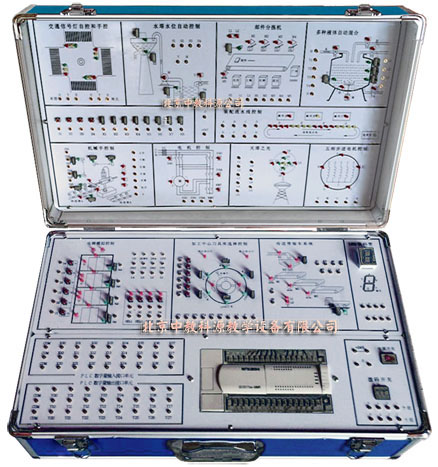

KYPLC-A1型PLC可编程控制器实验箱(三菱)
每台价格:6200元
一、产品特点:
1、采用模块化设计,包括PLC主机模块和不少于10个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的插孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。
2、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
3、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备。
二、技术性能:
1输入电源:AC: 220V 50HZ
2工作环境温度:-10-55℃
3、相对湿度<85%(25℃)
4、主机:标配 三菱FX1N-40MR(40点)主机,带编程电缆。
三、实验内容:
一)基本指令实验:
第一类:基本指令实验;
第二类:定时器及计数器指令实验;
第三类:移位寄存器指令实验;
第四类:置位/复位及脉冲指令实验;
第五类:跳转指令实验;
第六类:常用功能指令实验。
二)控制实验项目:
1、天塔之光;
2、交通灯自动控制;
3、交通灯手动控制;
4、四相步进电机控制(实物控制);
5、液体混合装置自动控制;
6、装配流水线控制;
7、水塔水位控制;
8、机械手自动控制;
9、LED数码管控制;
10、四级传送带控制;
11、自动送料控制;
12、自动售货机控制;
13、三层电梯控制;
14、邮件分拣控制;
15、轧钢机自动控制;
16、电镀自动控制;
17、自控成型机。
四、指令应用:
一)基本指令:
1、取指
2、取反指令
3、与指令
4、与非指令
5、或指令
6、或非指令
7、输出指令
8、求反输出指令
9、电路块与指令
10、电路块或指令
11、定时器指令
12、计数器指令
二)功能指令:
1、空操作指令
2、.结束指令
3、.互锁指令
4、互锁清除指令
5、跳转指
6、跳转结束指令
7、锁存指令
8、前沿微分指令
9、后沿微分指令
10、逐位移位指令
11、通道移位指令
12、高速定时器指令
13、可逆计数器指令
14、通道数据比较指令
15、数据传送指令
16、数据求反传送指令
17、置位进位位指令
18、复位进位位指令
19、加法指令
20、减法指令
21、乘法指令
22、除法指令
23、十进制数转换为二进制数指令
24、二进制数转换为十进制数指令
25、译码指令
26、编码指令等。
五、附件:
实验箱配有实验指导资料,连接线等附件,提供软件及实验程序。
