KY-GP高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。
　　该学习机工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
　　　　　　　　　　　　

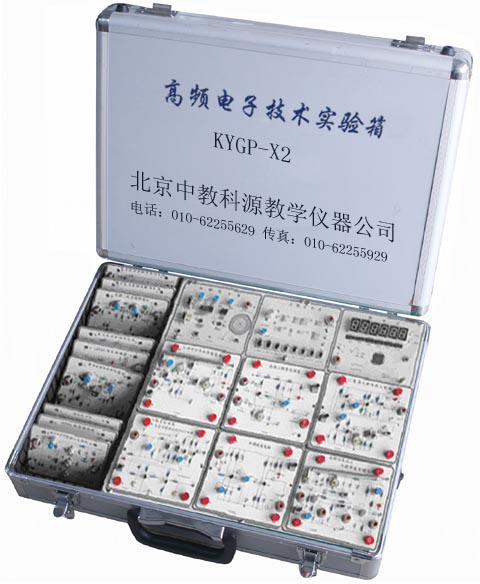

　　　　　　　　　　　　　　　　　 　 KYGP-X2型高频电子技术实验箱
一、产品简介
　　KYGP-X2型高频电子技术实验箱采用主板加模块形式，自带函数信号发生器、音乐信号、语音信号、高频信号发生器、频率计等常用仪器。实验模块有单元验证实验模块、系统实验模块和二次开发实验模块三个部分。特别是二次开发模块采用元件库分布形式，便于学生动手设计使用。各模块除可单独进行测试外，还可将各模块相互连接组成无线发送和接收系统，进行无线传输系统实验和性能测试。
二、技术指标
　1、内置仪器的硬件指标
　　（1）函数发生器（低频信号源）
　　　输出波形：正弦波，三角波，方波
　　　输出频率范围：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ
　　　输出幅度：10MVp-p～4Vp-p（连续可调）
　　　音乐信号，话筒接口，音频功放、喇叭（可构成系统）
　　（2）高频信号源
　　　输出波形：正弦波
　　　频率范围：1.5MHZ～20MHZ（DDS信号输出）
　　　输出幅度：10MVp-p～2Vp-p（连续可调）
　　（3）频率计
　　　测量频率范围：40MHZ。
　2、实验模块及技术指标
　　（1）单调谐回路谐振放大器（谐振频率6.3MHZ）
　　（2）双调谐回路谐振放大器（谐振频率6.3MHZ）
　　（3）LC（LC频率9MHZ）
　　（4）晶体三极管混频器（本振输入8.8MHZ,载波6.3MHZ，输出2.5MHZ）
　　（5）中频放大器（放大2.5MHZ的中频信号）
　　（6）集成乘法器幅度调制电路（载波频率20MHZ以内，音频10KHZ以内）
　　（7）集成乘法器幅度解调电路（同步解调）
　　（8）晶体二极管检波器（包络检波，自动增益控制（AGC）电路）
　　（9）高频功率放大与发射实验（6.3MHZ发射，可进行发射极调幅，可观测欠压、临界、过压状态下的余弦脉冲波形）
　　（10）变容二极管调频（7.5MHZ中心频率）
　　（11）电容耦合回路相位鉴频器（7.5MHZ中心频率）
三、实验项目及内容要求
　　按实验模块开设相应的实验，非线性丙类功率放大电路实验，通过观察激励信号变化、负载变化和电源电压变化三种方法对工作状态的影响，清楚观测到正确的余弦脉冲变化波形。并能方便的记录变化量值；测试变容二极管的静态调制特性，观察调频波波形，观察调制信号振幅变化时对频偏的影响，清楚地观察到寄生调幅现象。
　　（1）小信号调谐放大电路实验（含单调谐和双调谐）
　　主要实验内容：测试单调谐与双调谐放大器的电压增益、通频带、选择性和动态范围。
　　（2）非线性丙类功率放大电路实验
　　主要实验内容：观察高频功率放大器丙类工作状态的现象，测试丙类功放的调谐特性、负载特性，观察激励信号变化、负载变化和电源电压对工作状态的影响，清楚观测到余弦脉冲变化波形。
　　（3）三点式振荡器实验（含LC振荡器）
　　主要实验内容：观察LC振荡器中静态工作点，反馈系数和负载对振荡器的影响，观测并比较LC振荡器
　　（5）中频放大器实验
　　主要实验内容：用点测法测出中频放大器的幅频特性，测试中放的电压增益，通频带和选择性。
　　（6）混频器实验（含三极管混频和集成乘法器混频）
　　主要实验内容：测量混频器输入，输出频率之间的关系，观察输入波形为调幅波时混频器的输出波形。
　　（7）幅度调制器实验（含集电极调幅和模拟乘法器调幅）
　　主要实验内容：模拟相乘法器的输入失调电压、直流调制特性测量，观察改变调幅时输出波形的变化并计算调幅。应用模拟乘法器MC1496实现全载波调幅、双边带调幅。
　　（8）包络检波和同步检波实验
　　主要实验内容：实现普通调幅波的解调，观察双边带调幅波的解调，观察对角线失真、负峰切割失真以及检波器不加高频滤波时的现象。
　　（9）变容二极管调频实验
　　主要实验内容：测试变容二极管的静态调制特性，观察调频波波形，观察调制信号振幅变化时对频偏的影响，观察寄生调幅现象。
　　（10）鉴频器实验（电容耦合回路相位鉴频器）
　　主要实验内容：了解电容耦合相位鉴频器的工作原理，测量鉴频特性曲线。
　　（11）调幅发射机联试实验
　　主要实验内容：将各所需模块连接成调幅发射机，测试各模块输入输出波形，并调整各模块可调元件，使发射机输出达最佳状态。
　　（12）调幅接收机联试实验
　　主要实验内容：将各所需模块连接成调幅接收机，测试各模块输入输出波形，并调整各模块可调元件，使接收机输出达最佳状态。
　　（13）发射与接收完整系统的联调实验
　　主要实验内容：将各模块构成一个完整的收发系统（可以是无线收发，也可以用电缆将收发连接，有四种连接方案），通过测试各部分波形，比较发射与接收波形，建立起完整的通信概念。
