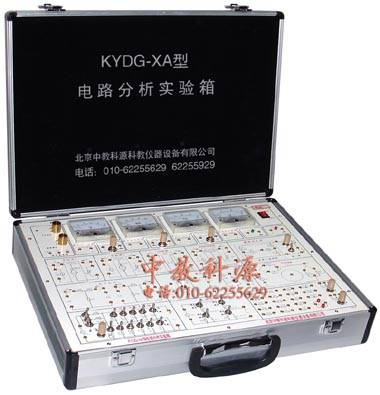

KYDG-XA型电路分析实验箱

一、产品介绍:
　　KYDG-XA型电路分析实验箱主要是进行电工学中的有关电路分析 理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术院校的电工原理、电路分析等课程实验教学的需要。
二、 系统组成:
(1)电源输入:AC220V±10% ，50HZ
输出 :±l2V/0.5A，±l.5V～l5V/0.5A（可调稳压电源）
均有短路过载保护，自动恢复功能。
（2）函数信号发生器
波 形:正弦波、方波、三角波
频率范围:2HZ~20KHZ，分低频、高频两档连续可调
幅 值:方波、正弦波、三角波 （ 峰--峰值:0~10V）
（3）2只0～30V电压指针表头，2只0~100mA电流指针表头，可同时满足多个测试点电压、电流的动态监测。
（4）其它器件组成:有l～2W电阻18只、电容l8只、电感3只、二极管(稳压管)3只、不同阻值电位器4只、开关2只、测电流插座2只等。
（5）铝合金保护箱，坚固耐用，样式美观、大方。
（6）规格:470 x 380 x 110(mm)
三、可完成以下实验:
(l)线性与非线性元件的伏安特性。
(2)电位及其与电压关系的研究。
(3)基尔霍夫定理。
(4)叠加定理。
(5)电压源与电流源的等效变换。
(6)戴维南定理。
(7)受控源VCVS、VCCS的实验。
(8)典型电信号的观察和测量。
(9)RC一阶电路的响应测试。
(10)二阶电路的响应测试。
(1l)RC选频网络特性测试。
(12)R、L、C元件在正弦电路中的特性实验。
(13)R、L、C串联谐振电路的研究。
(14)双口网络测试。
(15)其它电路的研究。　　　　　
