(一)模拟电路实验
1.常用电子仪器的使用
2.晶体管共射极单管放大器
3.场效应管放大器
4.负反馈放大器
5.射极跟随器 6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ 模拟运算电路
9.集成运算放大器的基本应用Ⅱ信号处理(有源滤波器)
10.集成运算放大器的基本应用Ⅲ信号处理(电压比较器)
11.集成运算放大器的基本应用Ⅳ 信号处理(波形发生) 12.RC正弦波振荡器
13.LC正弦波振荡器
|
14.函数信号发生器的组装与调试
15.压控振荡器
16.低频功率放大器Ⅰ OTL功率放大器
17.期工程低频功率放大器Ⅱ 集成功率放大器
18.直流稳压电源Ⅰ 串联型晶体管稳压电源
19.直流稳压电源Ⅱ 集成稳压器
20.晶闸管可控整流电路
21.应用实验 温度监测及控制电路
22.综合实验 万用电表的设计与调试
23.在系统可编程模拟器件设计实验
(配Lattice模拟可编程器件ispPAC20下载板)
|
(二)数字电路实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号自激多谐振荡器 |
13.单稳态触发器与施密特触发器脉冲延时与波形整形电路
14.555时基电路及其应用
15.D/A、A/D转换器
16.智力竞赛抢答装置综合性实验
17.电子秒表综合性实验
18.三位半直流数字电压表综合性实验
19.数字频率计综合性实验
20.拔河游戏机趣味性、综合性实验
21.随机存取存储器2114A及其应用综合性实验
22.在系统可编程数字器件设计实验
(配Lattice公司4128V下载板) |

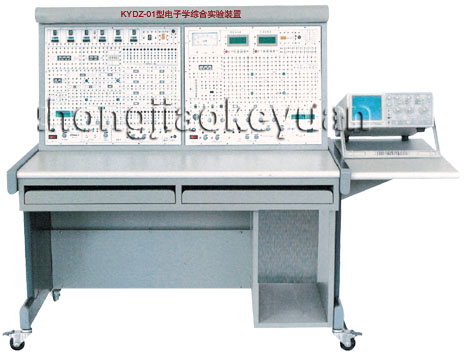

五、装置的配备
(一)数电实验功能板:
直流稳压电源压电源:±5V/1A两路;0.0~18V/0.75A连续可调两路(通过适当的连接,可得到0~±18V及0~36V连续可调电源),+5V电源还设有短路报警、指示功能,以上电源均有短路软截止自动恢复保护功能。脉冲信号源:计数脉冲源0.5Hz~300kHz分档连续可调;输出四路BCD码基频、二十分频、四分频、八分频,基频输出频率分1Hz、1kHz、20kHz三档粗调,每档附近又可进行细调;正负各两路输出的单次脉冲源。
提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器(六位)、拨码盘、复位按钮、杨声器、音乐片及电位器等。还设有高可靠圆脚集成块插座(40P2只、28P1只、24P1只、16P5只、14P6只、8P2只)及镀银长紫铜管等,供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只,可选购数字EDA下载板。
(二)模电实验功能板:
直流稳压电源:±5V/1A两路,0.0~18V/0.75A连续可调两路(通过适当的连接,可得到0~±18V及0~36V连续可调电源),?V电源还设有短路报警、指示功能,每路电源均有短路软截止自动恢复保护功能。
直流信号源:-5V~±5V连续可调电路。
交流电源:0V、6V、10V、14V抽头电源一路,中心抽头17V电源两路,每路电源均有短路保护自动恢复功能。控制屏左右两侧设有220V单相三芯插座若干个。
函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz~2MHz,输出幅度峰峰值换选择,输出频率分七个频段选择,还设有三位LED数码管显示其输出幅度(峰一峰值)。输出衰减分0dB、20dB、40dB、60dB四档,由两个“衰减“按键选择。
六位数显频率计:本频率计的测量范围为1Hz至10MHz,有六位共阴极LED数码管显示,闸门时基1S,灵敏度35mV(1-500kHz)//100mV(500kHz-10MHz);测频精度为万分之二(10MHz)。将频率计开关(内测/外测)置于“内测“,即可测量“函数信号发生器“本身的信号输出频率。将开关置于“外测“,则频率计显示由“输入“插口输入的被测信号的频率。
直流数字电压表:分200mV、2V、20V、200V四档,直键开关切换,三位半数显,输入阻抗10MΩ,精度0.5级。
直流数字毫安表:分2mA、20 mA、200 mA三档,直键开关切换,三位半数显,精度0.5级。
设有1 mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只,配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块,可采用固定线路及分立元件灵活组合进行实验。另外,还可选购模拟EDA下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针,设有高可靠圆脚集成块插座(40P1只、14P1只、8P2只)及镀银长紫铜管等,供插各种集成块、三极管、电容及电阻等器件,接触性能良好,实验可靠。
实验功能板采用2mm厚的敷铜板制成,正面印有元器件图形符号、字符及连线,反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
|
