(一)电力电子技术实验项目
1.单结晶体管触发电路
2.正弦波同步移相触发电路实验
3.锯齿波同步移相触发电路实验
4.单相半波可控整流电路实验
5.单相桥式半控整流电路实验
6.单相桥式全控整流及有源逆变电路实验
7.三相半波可控整流电路实验
8.三相桥式半控整流电路实验
9.三相半波有源逆变电路实验
10.三相桥式全控整流及有源逆变电路实验
11.单相并联逆变电路实验
12.单相交流调压电路实验 |
13.单相交流调功电路实验
14.三相交流调压电路实验
15.直流斩波电路原理实验
16.单向晶闸管(SCR)特性实验
17.可关断晶闸管(GTO)特性实验
18.功率场效应管(MOSFET)特性实验
19.电力晶体管(GTR)特性实验
20.绝缘双极型晶体管(IGBT)特性实验
21.可关断晶闸管(GTO)驱动与保护电路实验
22.功率场效应管(MOSFET)驱动与保护电路实验
23.电力晶体管(GTR)驱动与保护电路实验
24.绝缘双极型晶体管(IGBT)驱动与保护电路实验 |
(二)典型电力电子器件线路实验
1.单相正弦波脉宽调制(SPWM)逆变电路实验
2.全桥DC/DC变换电路实验
3.半桥型开关稳压电源的性能研究
4.单端反激式隔离开关电源实验
5.单端电流反馈他激式隔离开关电源实验 |
6.直流斩波电路的性能研究(降压斩波电路、升压斩波电路、升降压斩波的电路、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路)
7.升、降压与复合斩波电路实验
8.单相斩控式交流调压电路实验
9.整流电路有源功率因数校正实验
10.软开关技术实验 |
(三)直流电机调速实验
1.晶闸管直流调速系统参数和环节特性的测定实验
2.晶闸管直流调速系统主要单元的调试
3.单闭环不可逆直流调速系统实验
4.双闭环不可逆直流调速系统实验
5.逻辑无环流可逆直流调速系统实验
6.三闭环错位选触无环流可逆直流调速系统实验
7.双闭环控制的直流脉宽调速系统(H桥、IGBT)
(四)变频原理实验
1.三相正弦波脉宽调制(SPWM)变频原理实验
2.三相马鞍波(三次谐波注入)脉宽调制变频原理实验
3.三相空间电压矢量SVPWM变频原理实验
4.SPWM调制方式下V/F曲线测定
5.马鞍波调制方式下V/F曲线测定
6.空间电压矢量调制方式下V/F曲线测定
7.不同的变频模式下磁通轨迹观测实验
(五)交流电机调速系统实验
1.双闭环三相异步电机调压调速系统实验
2.双闭环三相异步电机串极调速系统实验
3.单相正弦波脉宽调制SPWM变频调速系统实验
4.三相正弦波脉宽调制(SPWM)变频调速系统实验--可联计算机进行实验,还留有可编程控制器(PLC)接口
5.三相马鞍波脉宽调制变频调速系统实验--可联计算机进行实验,还留有可编程控制器(PLC)接口
6.三相空间电压矢量SVPWM变频调速系统实验--可联计算机进行实验,还留有可编程控制器(PLC)接口
(六) 自控原理实验项目
1.控制系统典型环节的模拟
2.一阶系统的时域响应及参数测定
3.二阶系统的瞬态响应分析
4.三阶系统的瞬态响应及稳定性分析
5.PID控制器的动态性能
6.控制系统的动态校正
7.典型环节频率特性的测试
8.线性系统频率特性的测试
9.信号的采样与恢复
10.典型的非线性环节的模拟
11.非线性系统的相平面分析
五、装置的配备

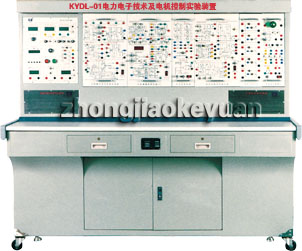

1、DQ01电源控制屏(铁质喷塑结构,铝质面板)
(1) 交流电源
提供三相0~450V可调交流电源,同时可得到单相0~250V可调电源(配有一台三相同轴联动自耦调压器(规格1.5KVA、0~450V)。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及20~230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组,并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用;设有电压型漏电保护器1,如果隔离变压器前的线路有漏电现象,即能实施保护并切断电源;设有电压型漏电
保护器2,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断电源;设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。强电连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
(4) 仪表保护体系
设有多只信号插座,与仪表相连,仪表超量程,即能告警并切断电源,对仪表起到良好的保护作用。
(5)定时器兼报警记录仪(服务管理器):具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内,设有两根不锈钢钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3、DQ03不锈钢电机导轨、测速发电机及转速表包括测速发电机及固定电机的不锈钢导轨等。
4、DQ03-1不锈钢电机导轨、光码盘测速系统(日本欧姆龙1024光电编码器)及数显转速表
5、DQ04不锈钢电机导轨、涡流测功机及光码盘测速系统
6、DQ05三相组式变压器
7、DQ06三相芯式变压器
8、DQ07直流复励发电机
9、DQ08直流串励电动机
10、DQ09直流并励电动机
11、DQ10三相鼠笼式异步电动机
12、DQ11三相线绕式异步电动机
13、DQ12线绕式异步电机起动与调速电阻箱
14、DQ13线绕式异步电机起动与调速电阻箱
15、DQ14三相同步电机
16、DQ15单相电容起动异步电动机
17、DQ16单相电容运转异步电动机
18、DQ17单相电阻起动异步电动机
19、DQ18三相双速异步电动机
20、DQ19校正直流测功机
21、DQ20三相鼠笼电动机(△220V)
22、DQ21直流电动机
23、DQ20-1三相鼠笼电动机(△380V)
24、DQ22直流数字电压、毫安、安培表(三只)
25、DQ23智能真有效值电流表(三只)
26、DQ24智能真有效值电压表(三只)
27、DQ25单三相智能型功率、功率因数表
28、DQ26三相可调电阻器(三组90Ω±2/1.3A瓷盘电阻)
29、DQ27三相可调电阻器(三组900Ω±2/0.41A瓷盘电阻)
30、DQ28三相可调电抗器
31、DQ29可调电阻器、电容器
32、DQ30异步发电机专用电容器
33、DQ31波形测试及开关板
34、DQ32旋转灯、并网开关、同步机励磁电源
35、DQ33整步表及开关(由一个Mz10整步表及一个三刀双掷开关组成)
36、DQ34智能转矩、转速、输出功率测试可直接数字显示转矩、转速、输出功率,可保存15组实验数据,并带计算机接口。
37、DQ35智能电机特性测试及控制系统
38、DQ36步进电机控制箱及步进电机实验部件
39、DQ37旋转变压器中频电源及实验部件
40、TKZJ-1型自整角机实验装置
41、DQ38交流伺服电机实验挂箱及实验部件
42、DQ39继电接触控制(一)
43、DQ39-1继电接触控制(二)
44、DQ39-2继电接触控制(三)
45、DQ39-3继电接触控制
46、DQ44实验连接线及配件
六、装置的安全保护体系
1、三相四线制(或三相五线制)电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有两套电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断总电源,确
保实验进程安全。
4、屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
5、屏上三相调压器原、副边各设有一套过流保护装置。调压器短路或所带负载太大,电流超过设定值,
系统即告警并切断总电源。
6、设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。
7、各种电源及各种仪表均有可靠的保护功能。
8、实验连接线安全、可靠、防触电。 |
