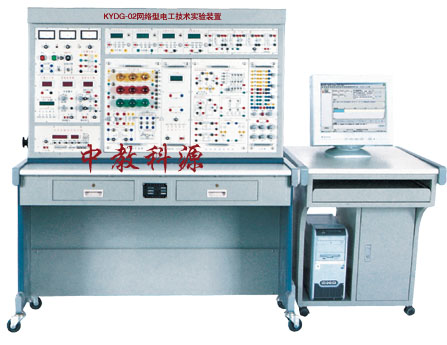

KYDG-2 高级电工技术实验装置(网络型)
KYDG-2A 电工电子实验装置(网络型)
KYDG-2B 电工电子电力拖动实验装置(网络型)
|
| |
※ 概述:
随着计算机技术应用的快速发展和日益普及，计算机辅助教学（CAI）实验在现代教学设备中占据越来越重要的地位。为更好的适应当前高校实验室现代化、网络化建设，辅助老师更好的指导与管理整个实验的进程，我公司研制开发了"局域网联网型"多媒体实验教学管理软件。
KYDG-02型高级电工技术实验装置在KYDG-01的基础之上将仪表等全部更换为智能化数字仪表，配以局域网联网型"多媒体实验教学管理软件。实验内容和技术功能与KYDG-01一致。
实验台（学生端）采用了总线通信方式，PC机通过实验台内置的实验管理器对电工综合实验装置上的智能仪器仪表进行数据采集与管理（配置数据采集器）。
※ 局域网联网型:

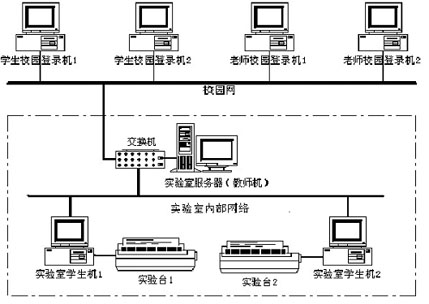

实验室内部网采用星型结构，实验室服务器由教师端计算机担任，实验数据采集由学生端计算机执行
根据实际情况的需要，将本系统中的用户分为三类即:实验学生，指导老师和系统管理员。其中学生又可以分一般学生和特殊学生，一般学生可以做教学大纲所规定的常规实验；特殊学生除常规实验外，还可以自己设计实验，提高学生的创新思想，增加实验室的开放度。每一类用户都拥有自己的管理权限，其中学生的权限最低，系统管理员的权限最高。
系统管理员负责对整个系统进行维护以及对用户基本信息库和实验基本信息库的录入和维护工作，并分配和管理各个用户。指导老师负责在实验开始前选择实验，对学生提交的数据进行审核，对实验数据的合理性做出判断，不成功者可要求其重做。实验结束后，对学生本次实验进行评分，在学期结束后对整个学期的所有实验进行综合评分，并生成每个班级的学生成绩表，老师可以对学生的成绩进行查询、打印等。实验报告是通过在原定的实验报告上加上学生的实验分析和数据计算而形成的。
本软件提供了很多在实验过程中所要用到的辅助工具，例如计算器、画图工具等。
※实验室网站
随着学校校园网的普及，开放式实验教学，虚拟实验教学，网络实验教学都成为可能。为此，我公司开发了"实验室网站"软件，学生除现场数据采集需要到实验室外，其他操作可以在校园里任何一台联网的PC机上登录完成，老师也可以在校园里任何一台联网的PC机上登录完成相应的操作。
（一）学生可实现的功能:
1.网上学生信息注册、登录
2.网上电子器件查询、课件或软件下载
3.网上实验报告上载、查询及浏览等
4.网上实验预约，具有网上留言功能；实验开课情况查询
5.网上学生实验成绩查询
6.网上学生信息反馈(以E-mail的形式)
7.网上实验讨论区（基于Web）
（二）老师可实现的功能:
1.网上老师信息注册、登录（依权限）
2.网上通知发布
3.网上器件扩充（添加新的电子数据）或查询、课件或软件下载或上载
4.网上教学计划制定（安排实验内容、时间， 地点，指导老师）及查询
5.网上实验预约查询、实验成绩查询
6.网上实验报告自动生成、查询、下载、 浏览、批改。
7.网上实验成绩统计
8.网上老师信息反馈（E-mail）
9.网上实验讨论区
注:电脑、网线、交换机自备
※ 特点:
1、综合性强:综合了目前国内各类学校电类基础课程的全部实验项目。
2、适应性强:实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可扩展功能或开发新实验。
3、整套性强:从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。
4、一致性强:实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。
5、直观性强:本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。
※ 功能:
1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。
2、能完成"电工基础"、"电工学"中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
3、能完成"电路分析"、"电工学"中的单相、三相、日光灯、变压器、互感器及电度表等实验。
4、能完成"电机控制"、"继电接触控制"及"电力拖动"等课程实验。
※技术性能:
1、输入电源:三相四线(或三相五线) 380V±10% 50Hz
2、工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、外形尺寸:167×73×153cm3
4、装置容量:＜1.5KVA
※ 基本实验项目:
（一）电工部分实验内容
1.基本电工仪表的使用与测量误差的计算
2.减少仪表测量误差的方法
3.线性与非线性电路元件伏安特性的测绘
4.电位、电压的测定及电路电位图的绘制
5.基尔霍夫定律验证及故障判断
6.叠加定理验证及故障判断
7.电压源与电流源的等效变换
8.戴维南定理的验证
9.诺顿定理验证
10.双口网络测试
11.互易定理验证
12.受控源VCCS、VCVS、CCVS、CCCS的实验研究
13.典型电信号的观察与测量
14.RC一阶电路响应的测试
15.二阶动态电路响应的研究
16.R、L、C元件阻抗特性的测试
17.RC串、并联选频网络特性测试
18.R、L、C串联谐振电路的研究
19.用三表法测量交流电路等效参数
20.正弦稳态交流电路相量的研究（日光灯功率因数提高实验）
21.互感实验
22.单相铁心变压器特性的测试
23.三相交流电路电压、电流的测量
24.三相电路功率的测量
25.单相电度表的校验
26.功率因数及相序的测量
27.负阻抗变换器及其应用
28.回转器及其应用。
（二）数字电路部分实验内容
数字电路实验项目:
l.与门电路逻辑功能测试
2.或门电路逻辑功能测试
3.与非门电路逻辑功能测试
4.非门电路逻辑功能测试
5.CM0S门电路的测试
6.基本RS触发器
7.JK触发器
8.D触发器9.555时基电路的应用
10.二--十进制计数器
11.二--十进制8421译码器
12.加法器
13.减法器
14.由集成与非门构成单稳态 触发器
15.T触发器实验
16.组合电路的设计之一编码转换
17.组合电路的设计之二显示电路
18.同步时序电路的设计
19.计算机时序电路的设计
20.CM0S集成A/D、D/A转换电路实验
……自行设计、开发实验电路。
（三）模拟电路部分实验内容:
采用固定线路和分立元件灵活组合进行实验。
1、固定线路板实验有:
（1）共射极单管放大器负反馈放大器实验
（2）射极限跟随器实验
（3）RC正弦振荡器实验
（4）差动放大器实验
（5）OTL功率放大器实验
2、分立元件可完成:
单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。
