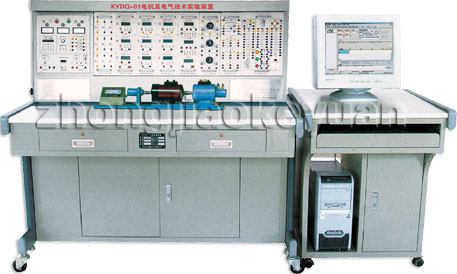

KYDQ-2型电机及电气技术实验装置(网络型)
|
| |
KYDQ-2型电机及电气技术实验装置(网络型)
一、概述：
KYDQ-２型电机及电气技术实验装置，是由本公司设计的新颖综合实验装置，综合了目前我国高等院校"电机学"、"电机与拖动"、"控制微电机"、"电机控制"、"继电接触控制"、"可编程控制器技术"及"工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。
KYDQ-2型电机及电气技术实验装置（联网型）在KYDQ-1的基础之上将仪表等全部更换为智能化数字仪表，配以局域网联网型"多媒体实验教学管理软件。
（一）网络结构介绍：
实验室内部网采用星型结构，实验室服务器由教师端计算机担任，实验数据采集由学生端计算机执行。
根据实际情况的需要，将本系统中的用户分为三类即：实验学生，指导老师和系统管理员。其中学生又可以分一般学生和特殊学生，一般学生可以做教学大纲所规定的常规实验；特殊学生除常规实验外，还可以自己设计实验，提高学生的创新思想，增加实验室的开放度。每一类用户都拥有自己的管理权限，其中学生的权限最低，系统管理员的权限最高。
系统管理员负责对整个系统进行维护以及对用户基本信息库和实验基本信息库的录入和维护工作，并分配和管理各个用户。指导老师负责在实验开始前选择实验，对学生提交的数据进行审核，对实验数据的合理性做出判断，不成功者可要求其重做。实验结束后，对学生本次实验进行评分，在学期结束后对整个学期的所有实验进行综合评分，并生成每个班级的学生成绩表，老师可以对学生的成绩进行查询、打印等。实验报告是通过在原定的实验报告上加上学生的实验分析和数据计算而形成的。
本软件提供了很多在实验过程中所要用到的辅助工具，例如计算器、画图工具等。
（二）教师机软件包含如下功能：
1、对学生提交的实验数据的合理性作出判断，以便决定学生该次实验是否成功，不成功者可要求其重做；
2、 实验结束后，教师可根据学生提交的实验数据、重做次数、故障次数和实验超时时间，对学生本次实验进行评分；
3、在每个学期结束后，使用自动评分系统可对整个学期的所有成绩进行综合评分，并可生成和打印每个班级的学生成绩表。评分系统的相应参数包括实验成绩、理论成绩和实验缺勤系统等客观数据，教师可给这些参数分配系数；
4、教师可根据学校的教学计划来编辑数据库中所带的实验内容，也可增加自行设计的实验内容；
5、网上在线指导学生实验；
6、管理实验台的使用以及正常与否，是否可以进行实验等信息。
（三）学生端软件包含如下功能：
1、将实验结果输入数据库中；
2、自动生成实验报告，实验报告包括实验目的、实验原理、实验设备、实验数据、实验曲线、实验问题组成；
3、学生可通过网络向教师申请打印实验报告；
4、历次实验成绩的查询；
5、网上在线与实验指导教师交流；
（四）实验室网站
随着学校校园网的普及，开放式实验教学，虚拟实验教学，网络实验教学都成为可能。为此，我公司开发了"实验室网站"软件，学生除现场数据采集需要到实验室外，其他操作可以在校园里任何一台联网的PC机上登录完成，老师也可以在校园里任何一台联网的PC机上登录完成相应的操作。
（五）学生可实现的功能：
1.网上学生信息注册、登录
2.网上电子器件查询、课件或软件下载
3.网上实验报告上载、查询及浏览等
4.网上实验预约，具有网上留言功能； 5.网上实验开课情况查询、学生实验成绩查询
6.网上学生信息反馈（以E-mail的形式）
7.网上实验讨论区（基于Web）
1.网上学生信息注册、登录
2.网上电子器件查询、课件或软件下载
3.网上实验报告上载、查询及浏览等
4.网上实验预约，具有网上留言功能； 5.网上实验开课情况查询、学生实验成绩查询
6.网上学生信息反馈（以E-mail的形式）
7.网上实验讨论区（基于Web）
二、特点:
1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。
整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能:
1、输入电源:三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m3、
3、装置容量:＜1.5KVA
4、重 量: 480Kg
5、外形尺寸:187×73×160cm
四、基本实验项目:
（一）直流电机实验
1.认识实验 2.直流发电机 3.直流并励电动机 4.直流串励电动机
（二）变压器实验
1.单相变压器 2.三相变压器 3.三相变压器的联接组和不对称短路
4.三相三绕组变压器5.单相变压器的并联运行 6.三相变压器的并联运行
（三）异步电机实验
1.三相鼠笼异步电动机的工作特性 2.三相异步电动机的起动与调速 3.单相电阻起动异步电动机
4.单相电容起动异步电动机 5.单相电容运转异步电动机 6.双速异步电动机 7.三相异步发电机
（四）同步电机实验
1.三相同步发电机的运行特性 2. 三相同步发电机的并网运行
3.三相同步电动机 4.三相同步电机参数的测定
（五）电动机机械特性的测定
1.直流他励电动机在各种运转状态下的机械特性 2.三相异步电动机在各种运行状态下的机械特性
3.三相异步电机M-S曲线的测绘
（六）控制电机实验
1.永磁直流测速发电机实验 2.旋转编码器实验 3.力矩式自整角机实验 4.控制式自整角机实验
5.正、余弦旋转变压器实验 6.步进电动机实验 7.直线电机实验 8.交流伺服电机实验
9.直流伺服电机实验 10.高压直流无刷电机实验
（七）继电接触控制、电力拖动（电气控制）实验
1.三相异步电动机点动和自锁控制线路 2.三相异步电动机的正反转控制线路
3.三相异步电动机Y-△降压起动控制线路 4.三相异步电动机能耗制动控制
5.两台三相异步电动机起动顺序控制 6.三相线绕式异步电机起动控制线路
7.双速异步电动机的控制线路 8.工作台自动往返循环控制线路
9.两地控制线路 10.C620车床电气控制线路 11. 电动葫芦电气控制电路实验
12. X62W铣床模拟控制线路的调试分析 13.M7130平面磨床的电气控制线路
五、装置的配备
1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及20～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断电源；设有电压型漏电
保护器2,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断电源；设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 仪表保护体系
设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的保护作用。
(5)定时器兼报警记录仪（服务管理器):具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03不锈钢电机导轨、测速发电机及转速表包括测速发电机及固定电机的不锈钢导轨等。
4、DQ03-1不锈钢电机导轨、光码盘测速系统（日本欧姆龙1024光电编码器）及数显转速表
5、DQ04不锈钢电机导轨、涡流测功机及光码盘测速系统
6、DQ05三相组式变压器
7、DQ06三相芯式变压器
8、DQ07直流复励发电机
9、DQ08直流串励电动机
10、DQ09直流并励电动机
11、DQ10三相鼠笼式异步电动机
12、DQ11三相线绕式异步电动机
13、DQ12线绕式异步电机起动与调速电阻箱
14、DQ13线绕式异步电机起动与调速电阻箱
15、DQ14三相同步电机
16、DQ15单相电容起动异步电动机
17、DQ16单相电容运转异步电动机
18、DQ17单相电阻起动异步电动机
19、DQ18三相双速异步电动机
20、DQ19校正直流测功机
21、DQ20三相鼠笼电动机（△220V）
22、DQ21直流电动机
23、DQ20-1三相鼠笼电动机（△380V）
24、DQ22直流数字电压、毫安、安培表(三只)
25、DQ23智能真有效值电流表（三只）
26、DQ24智能真有效值电压表（三只）
27、DQ25单三相智能型功率、功率因数表
28、DQ26三相可调电阻器(三组90Ω±2/1.3A瓷盘电阻)
29、DQ27三相可调电阻器(三组900Ω±2/0.41A瓷盘电阻)
30、DQ28三相可调电抗器
31、DQ29可调电阻器、电容器
32、DQ30异步发电机专用电容器
33、DQ31波形测试及开关板
34、DQ32旋转灯、并网开关、同步机励磁电源
35、DQ33整步表及开关（由一个Mz10整步表及一个三刀双掷开关组成）
36、DQ34智能转矩、转速、输出功率测试可直接数字显示转矩、转速、输出功率，可保存15组实验数据，并带计算机接口。
37、DQ35智能电机特性测试及控制系统
38、DQ36步进电机控制箱及步进电机实验部件
39、DQ37旋转变压器中频电源及实验部件
40、TKZJ-1型自整角机实验装置
41、DQ38交流伺服电机实验挂箱及实验部件
42、DQ39继电接触控制(一)
43、DQ39-1继电接触控制(二)
44、DQ39-2继电接触控制(三)
45、DQ39-3继电接触控制
46、DQ44实验连接线及配件
六、装置的安全保护体系
1、三相四线制(或三相五线制)电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有两套电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确
保实验进程安全。
4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
5、屏上三相调压器原、副边各设有一套过流保护装置。调压器短路或所带负载太大，电流超过设定值，
系统即告警并切断总电源。
6、设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
7、各种电源及各种仪表均有可靠的保护功能。
8、实验连接线安全、可靠、防触电。
|
