一、技术性能
1、输入电源:单相三线220V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<200VA
4、外形尺寸:155×80×123cm3
二、装置的配备

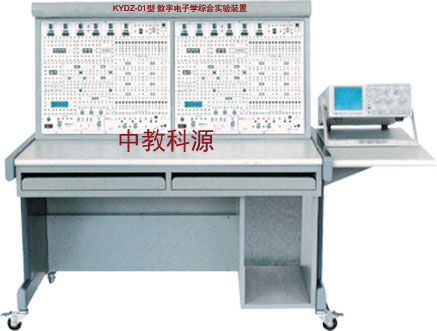

本装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成,可以同时开设两组数电实验。主要功能组成如下:
直流稳压电源压电源:±5V/1A两路;0.0~18V/0.75A连续可调两路(通过适当的连接,可得到0~±18V及0~36V连续可调电源),+5V电源还设有短路报警、指示功能,以上电源均有短路软截止自动恢复保护功能。
脉冲信号源:计数脉冲源0.5Hz~300kHz分档连续可调;输出四路BCD码基频、二十分频、四分频、八分频,基频输出频率分1Hz、1kHz、20kHz三档粗调,每档附近又可进行细调;正负各两路输出的单次脉冲源。
提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器(六位)、拨码盘、复位按钮、杨声器、音乐片及电位器等。
还设有高可靠圆脚集成块插座(40P2只、28P1只、24P1只、16P5只、14P6只、8P2只)及镀银长紫铜管等,供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只,可选购数字EDA下载板。
三、基本实验内容
本装置提供数电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
