KYS-802CTM数控车铣床综合电气控制与维修实训装置(二合一)
KYS-802CTM数控车铣床综合电气控制与维修实训装置(二合一)
KYS-802CTM数控车铣床综合电气控制与维修实训装置,适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。
KYS-802CTM数控车铣床纵综合电气控制与维修实训装置也适合技工学校机电类专业《电气设备维修》《数控设备维修》《数控编程与操作》课程的实习,还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。
一、产品组成部分

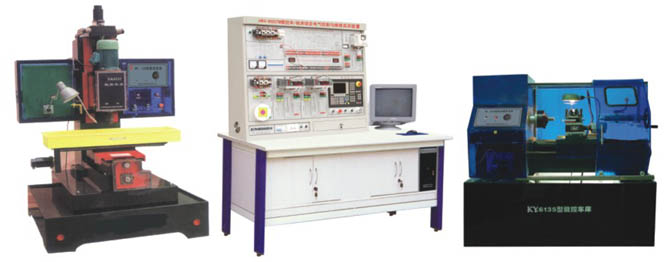

KYS-802CTM数控车铣床综合电气控制与维修实训装置系统采用西门子802C数控系统,数控机床的X、Y、Z轴由伺服电机控制,主轴电机由变频器控制,并带有光电编码器,冷却泵电机,实验台上还配有模拟四工位刀架模块,学生可以学习到802C伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用、数控车床编程、加工、维修等。配套HK6135型实训数控车床和HK125型实训数控铣床等组成。
二、实验台特点:
1、具有数控车床、数控铣床等数控机床安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等功能。不同机床的切换通过计算机装载西门子提供的软件或进行PLC编程实现。(计算机校方可自配)
2、该装置采用开放式结构,模块化设计,
3、设计有专门的故障设置区和排故操作单元。该故障系统提供全开放的端子接口,教师在故障设置区通过开关设置故障;学生通过对故障的在线分析判断、测量进行排故操作。
三、技术性能:
1、输入电源:三相四线制380V交流电源。
2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;
3、工作环境:温度-100-+400C。
4、整机功耗:<3KW
5、考核柜尺寸:140×60×189cm
四、实训项目
1. 数控车床/铣床电气系统的设计
2. 数控系统的参数设置与调整
3. 输入输出接口实训
4. 机床参考点的调试
5. 伺服电机驱动单元的调试与应用
6. 变频器的调试、参数设置与应用
7. 电动刀架控制实训
8. 数控系统的通讯
9. 数控车床/铣床故障诊断与维修
10. 数控系统的操作与编程
11. 数控车床/铣床加工实训
