一、结构与特点：

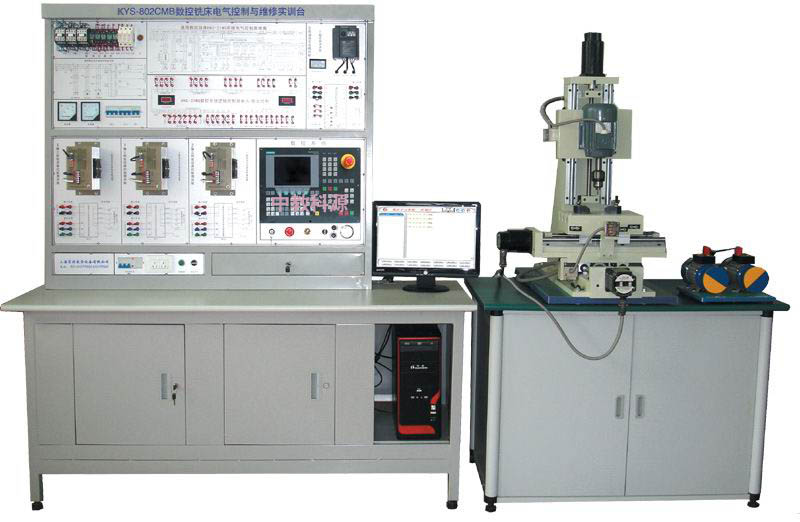

　　1、KYS-802CMB数控铣床电气控制与维修实训系统，由实训台和三坐标组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床调试、数控编程与坐标运动等教学实训。
　　2、系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
　　3、三坐标平台采用直线圆形高碳钢导轨，滚珠丝杆传动。具有较高的定位精度和重复定位精度。
二、技术性能：
　　1、输入电源：三相四线380V±10% 50Hz
　　2、装置容量：＜2KVA
　　3、实训台外形尺寸：1370mm×600mm×1890mm
三、配置及功能：
　　1、控制屏采用铁质双层亚光密纹喷塑结构。
　　2、数控系统单元采用西门子802C 数控系统。
　　3、X/Y/Z进给轴均采用交流伺服电机驱动。
　　4、主轴电机由变频器进行无级调速。
　　5、设计有专门的故障设置区和排故操作单元。
四、半实物数控铣床参数：
　　◆工作台面宽度（长×宽）：300×200mm
　　◆主轴端面至台面最大距离：220 mm
　　◆主轴装夹范围：0.5~13mm
　　◆T型槽数及槽宽：3×8 mm
　　◆工作台X轴行程：180mm
　　◆工作台Y轴行程：90mm
　　◆工作台Z轴行程：200mm
　　◆定位精度：0.02mm
　　◆主电机功率：150W
五、部分实训项目：
　　1、数控铣床电气系统的设计
　　2、数控系统的参数设置与调整
　　3、输入输出接口实训
　　4、机床参考点的调试
　　5、伺服电机驱动单元的调试与应用
　　6、变频器的调试、参数设置与应用
　　7、数控系统的通讯
　　8、数控铣床故障诊断与维修
　　9、数控系统的操作与编程
