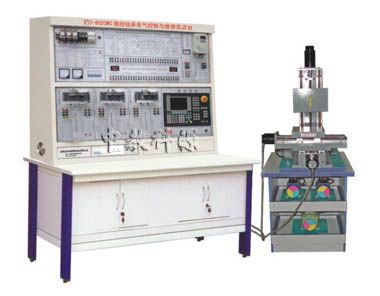

该数控铣床电气控制与维修实训台是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品，具有数控铣床的安装调试、参数设置、PMC编程、故障诊断与维修、数控编程操作等多项功能。 一、特 点: ◆系统由实训台和三坐标组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床调试、数控编程与坐标运动等教学实训。 ◆系统采用开放式结构，将一台数控铣床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。 ◆三坐标平台采用直线圆形高碳钢导轨，滚珠丝杆传动。具有较高的定位精度和重复定位精度。 二、技术性能: 1. 输入电源:三相四线380V±10% 50Hz 2. 装置容量:＜2kVA 3. 实训台外形尺寸:137cm×60cm×189cm， 三、配置及功能: 1. 控制屏采用铁质双层亚光密纹喷塑结构。 2. 电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制，电压表监控电网电压。 3. 数控系统单元采用西门子（SINUMERIK 802C base line）数控系统。 4. X/Y/Z进给轴均采用交流伺服电机驱动。 5. 主轴电机由变频器进行无级调速。 6. 设计有专门的故障设置区和排故操作单元。 四、三座标平台参数: ●工作台面宽度（长×宽）:300mm×400mm ●工作台X轴行程:250mm ●工作台Y轴行程:200mm ●工作台Z轴行程:200mm ●定位精度:0.02mm 五、部分实训项目: 1. 数控铣床电气系统的设计 2. 数控系统的参数设置与调整 3. 输入输出接口实训 4. 机床参考点的调试 5. 伺服电机驱动单元的调试与应用 6. 变频器的调试、参数设置与应用 7. 数控系统的通讯 8. 数控铣床故障诊断与维修 9. 数控系统的操作与编程
