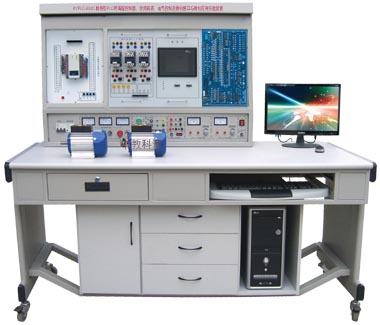

KYPLC-204C网络型PLC可编程控制、变频调速、电气控制及微机接口及微机应用综合实验装置

※ 概述:
　　本plc实验台是在"KYPLC-204型PLC可编程控制、变频调速、电气控制实验系统"的基础上增加微机接口及微机应用实验系统，集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考，减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。

　　　　　　　　 KYPLC-204C网络型PLC可编程控制、变频调速、电气控制及微机接口及微机应用综合实验装置

※ 系统构成:
（一）交流电源控制功能板:
1、输入电源:三相四线电源，输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压电源输出（数显）
D．+5V/1A直流稳压电源输出（数显）
E．±12V/1A直流稳压电源输出（根据装置需求而定）
（二）控制屏:正面大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌:钢木结构
（四）KYPLC-01 PLC主机实验组件:
1、三菱FX1N-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）KYPLC -02继电接触器控制实验挂箱（一）
提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）KYPLC -03继电接触器控制实验挂箱（二）
提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）KYPLC -04 触摸屏实验挂箱 :
配有5.7英寸eview500 256色液晶触摸屏，带有RS485通信接口。
（八）JDS-05 变频器实验挂箱选用三菱FR-S520
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001 交通信号灯PLC自动控制实验挂箱
（十二）PLC002 搅拌器的PLC自动控制实验挂箱
（十三）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（十四）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（十五）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006 艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007 电机的自动控制实验挂箱（实物）
（十八）PLC008 步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础实验挂箱
（二十九）9、微机接口及应用部分:
（1）微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路:40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
※特点:
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、双端口接线法:PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就
能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验:配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1:N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N:N通信）。

※ 技术性能:
1、输入电源:三相四线电源，输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器:
品牌、型号:三菱FX2N-48mR可编程控制器。
4、重量:100Kg
5、外形尺寸:160×75×150cm
※ 基本实验项目

（一）PLC可编程控制器实验内容: 1．与、或、非逻辑功能实验 2．定时器、计数器功能实验 3．跳转、分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分、位操作实验 7．A/D、D/A转换 8．交通信号灯PLC自动控制实验 9．搅拌器的PLC自动控制实验 10．LED数码官显示PLC自动控制实验 11．四层电梯的PLC自动控制实验 12．加工中心刀具库选择控制实验 13．艺术彩灯造型的PLC控制实验 14．电机的自动控制实验 15．步进电机的PLC控制 16．模拟电视发射塔实验实验 17．自动送料装车系统控制实验 18．自动售货机实验 19．自动成型实验 20．水塔自动供水控制系统实验 21．邮件自动分拣实验	22．自动洗衣机控制系统模拟实验 23．电镀过程控制实验 24．触摸屏的基本指令演示 25．触摸屏的LED数码显示控制 26．触摸屏控制的三相鼠笼异步电机变频调速控制 27．变频器功能参数设置与操作实验 28．触摸屏的温度PID控制 29．三相异步电机的变频开环调速实验 30．基于PLC通信方式的变频器开环调速 31．基于PLC通讯方式的变频器闭环调速 32．基于PLC模拟量方式的变频器闭环调速 33．三相鼠笼异步电机点动控制 34．三相鼠笼异步电机具有自锁的正转控制线路 35．三相鼠笼异步电机联锁的正反转控制 36．三相鼠笼异步电机带延时正反转控制 37．三相鼠笼异步电机Y/△转换起动控制 38．接触器控制串电阻起动控制线路 39．延时控制串电阻降压起动线路 40．C620车床电气控制线路 41．MCGS组态棒图实验教学 42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学实验 43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验
二、微机接口及微机应用实验内容: A、微机接口实验（微机原理课） 1、I/O地址译码实验 2、简单并行接口实验 3、可编程并行口实验（一）（二）	4、串行通讯实验（8251、8250） 5、A/D、D/A转换 6、可编程定时器/计数器实验 7、七段数码显示实验 8、中断实验和DMA通讯实验
B、趣味性实验及控制实验（微机应用课） 1、竞赛抢答器实验 2、数字录音机实验 3、电子琴实验 4、交通灯控制实验	5、继电器控制实验 6、步进电机控制实验 7、七段数码显示实验 8、集成电路测试实验 9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课） 1、与、或、非门等门电路实验 2、组合逻辑电路实验（半加器、全加器等） 3、触发器实验（RS、D、JK等） 4、集成计数器及寄存器 5、译码器和数据选择器等 6、单稳态触发器等波形实验
