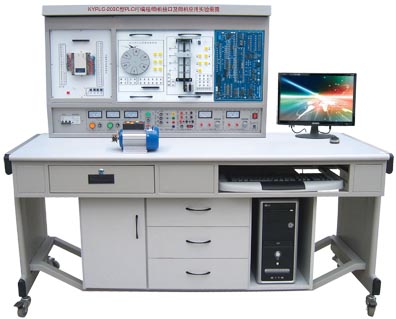

KYPLC-203C网络型PLC可编程控制及单片机开发系统综合实验装置

※ 概述:
　　　本PLC实验台是在"KYPLC-203型PLC可编程控制器实验系统"的基础上增加微机接口及微机应用实验系统，集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。

　　　　　　　　　　　　　　　　　KYPLC-203C网络型PLC可编程控制及单片机开发系统综合实验装置

KYPLC-203C网络型PLC可编程控制及单片机开发系统综合实验装置模块
※特点: 1、装置采用组件多结构:更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。 2、双口接线法:PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。 3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。 4、PLC主机采用三菱FX2N-48mR，功能更强大，性能优越，采用模块化设计，组合灵活。 5、增加通讯模块。 6、组态棒图教学:采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。 7、PLC主机网络实验教学: 该实验装置具有两种通讯模式:A、1:N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信实验；B、N:N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。 8、实验室局域网实验教学，每台PLC实验装置均配上电脑（自备或代购），可构成PLC实验室局域网，进行网络化教学实验。 ※ 系统构成: （一）PLC部分 1、PLC可编程控制器实训台:提供三相电源，直流稳压电源及安全保护装置 2、PLC可编程控制器实训装置(挂箱规格:400×240×60 mm)
1）PLC001 交通信号灯PLC自动控制 2）PLC002 搅拌器的PLC自动控制 3）PLC003 LED数码管显示PLC自动控制 4）PLC004 四层电梯的PLC自动控制（实物） 5）PLC005 加工中心刀具库选择控制（实物） 6）PLC006 艺术彩灯造型的PLC控制 7）PLC007 电机的自动控制（实物） 8）PLC008 步进电机的PLC控制（实物） 9）PLC009 模拟电视发射塔	10）PLC010 自动送料装车系统 11）PLC011 自动售货机 12）PLC012 自动成型系统 13）PLC013 水塔自动供水系统 14）PLC014 邮件自动分拣系统 15）PLC015 自动洗衣机系统 16）PLC016 电镀系统 17）PLC017 继电器控制（一） 18）三相鼠笼电动机 19）基础实验装置

3、PLC可编程控制器实验台
4、PLC可编程控制器操作桌
5、编程应用软件
6、仿真教学软件
6、PLC及转接通讯电缆
8、工控组态软件
9、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
10、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
11、电脑或手持编程器（用户自备或代购）
（二）单片机部分:
1、DP-01 单片机实训挂箱（一）
LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
2、DP-02 单片机实训挂箱（二）
8251串引口扩展、232总线串引接口、单片机最小应用系统（1）单片机最小应用系统，
（2）拔码开关输出。
3、DP-03 单片机实训挂箱（三）
ISD 1420语音控制、IC卡读写接口、实时时钟/日历、USB接口、RS232转RS485接口
4、DP-04 单片机实验挂箱（四）
8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块
5、DP-05 单片机实训挂箱（五）
步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗。
6、DP-06 单片机实训挂箱（六）
十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单项脉冲、扬声器、串引静态显示模块、查询式键盘。
7、DP-07 单片机实训挂箱（七）
主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口。
8、DP-08 单片机实训挂箱（八）
单片机与CPLD实验、sh51仿真器。
※ 技术性能:
1、输入电源:三相四线电源，输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器:
品牌、型号:三菱FX2N-48mR可编程控制器。
4、重量:100Kg
5、外形尺寸:160×75×150cm
※ 基本实验项目

（一）PLC可编程控制器实验内容: 1．与、或、非逻辑功能实验 2．定时器、计数器功能实验 3．跳转、分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分、位操作实验 7．交通信号灯PLC自动控制实验 8．搅拌器的PLC自动控制实验 9．LED数码官显示PLC自动控制实验(实物) 10．四层电梯的PLC自动控制实验(实物) 11．加工中心刀具库选择控制实验(实物) 12．艺术彩灯造型的PLC控制实验 13．电机的自动控制实验（实物） 14．步进电机的PLC控制（实物）	15．模拟电视发射塔实验实验 16．自动送料装车系统控制实验 17．自动售货机实验 18．自动成型实验18．自动成型实验 19．水塔自动供水控制系统实验 20．邮件自动分拣实验 21．自动洗衣机控制系统模拟实验 22．电镀过程控制实验 23．三相鼠笼式异步电动机点动和自锁PLC控制(实物) 24．三相鼠笼式异步电动机联动正反转PLC控制(实物) 25．三相鼠笼式异步电动机带延时正反转PLC控制(实物) 26．三相鼠笼式异步电动机Y/♀转换起动PLC控制(实物) 27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验 28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
（二）微机接口及微机应用实验内容: A、微机接口实验（微机原理课） 1、I/O地址译码实验 2、简单并行接口实验 3、可编程并行口实验（一）（二）	4、串行通讯实验（8251、8250） 5、A/D、D/A转换 6、可编程定时器/计数器实验 7、七段数码显示实验 8、中断实验和DMA通讯实验
B、趣味性实验及控制实验（微机应用课） 1、竞赛抢答器实验 2、数字录音机实验 3、电子琴实验 4、交通灯控制实验 5、继电器控制实验 6、步进电机控制实验 7、七段数码显示实验 8、集成电路测试实验 9、8279键盘、显示控制实验	C、TTL集成电路实验（数字电路课） 1、与、或、非门等门电路实验 2、组合逻辑电路实验（半加器、全加器等） 3、触发器实验（RS、D、JK等） 4、集成计数器及寄存器 5、译码器和数据选择器等 6、单稳态触发器等波形实验
