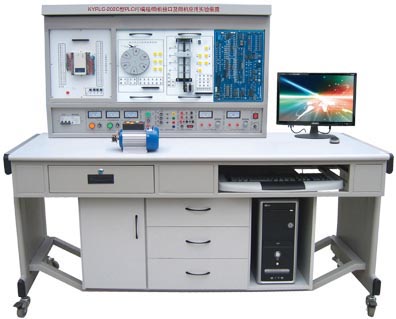

KYPLC-202C型PLC可编程控制、微机接口及微机应用综合实验装置（增强型）

※ 概述:
　　本实验台是在"KYPLC-202Ｃ型PLC可编程控制器实验系统"的基础上增加微机接口及微机应用实验系统，集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等,于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组最具典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力，对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验，使这门课程的实验更加深入完整.为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）、专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考,减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。

　　　　　　　　　　　　　　
KYPLC-202C型PLC可编程控制、微机接口及微机应用综合实验装置（增强型）

KYPLC-202C型PLC可编程控制、微机接口及微机应用综合实验装置模块

※系统构成:
1、PLC可编程控制器实验台:提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置（挂箱规格:40×24×6 cm3）:
1）PLC001 交通信号灯PLC自动控制实验挂箱
2）PLC002 搅拌器的PLC自动控制实验挂箱
3）PLC003 LED数码管显示PLC自动控制实验挂箱(实物)
4）PLC004 四层电梯的PLC自动控制实验挂箱(实物)
5）PLC005 加工中心刀具库选择控制实验挂箱(实物)
6）PLC006 艺术彩灯造型的PLC控制实验挂箱
7）PLC007 电机的自动控制实验挂箱（实物）
8）PLC008 步进电机的PLC控制实验挂箱（实物）
9）PLC009 模拟电视发射塔实验挂箱
10）PLC010 自动送料装车系统实验挂箱
11）PLC011 自动售货机实验挂箱
12）PLC012 自动成型系统实验挂箱
13）PLC013 水塔自动供水系统实验挂箱
14）PLC014 邮件自动分拣系统实验挂箱

15）PLC015 自动洗衣机系统实验挂箱
16）PLC016 电镀系统实验挂箱
17）PLC017 继电器控制实验挂箱（一）
18）三相鼠笼电动机 380V Y /△接法
19）基础实验挂箱
3、PLC可编程控制器实验台
4、PLC可编程控制器操作桌
5、编程应用软件
6、仿真教学软件
6、PLC及转接通讯电缆
8、工控组态软件
9、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
10、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
11、电脑或手持编程器（用户自备或代购

※技术性能:
1、输入电源:三相四线电源，输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器:
品牌、型号:三菱FX1N-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。
4、重量:100Kg
5、外形尺寸:160×75×150cm

※实验项目:
（一）PLC可编程控制器实验内容:
1）与、或、非逻辑功能测试
2）定时器、计数器功能测试
3）跳转、分支功能训练
4）移位寄存器测试
5）数据处理功能训练
6）微分、位操作测试
7）交通信号灯PLC自动控制
8）搅拌器的PLC自动控制
9）LED数码官显示PLC自动控制（实物）
10）四层电梯的PLC自动控制（实物）
11）加工中心刀具库选择控制（实物）
12）艺术彩灯造型的PLC控制
13）电机的自动控制（实物）
（二）2、微机接口及微机应用实验内容:
A、微机接口实验（微机原理课）
1、I/O地址译码实验
2、简单并行接口实验
3、可编程并行口实验（一）（二）
4、串行通讯实验（8251、8250）
5、A/D、D/A转换
6、可编程定时器/计数器实验
7、七段数码显示实验
8、中断实验和DMA通讯实验

14）步进电机的PLC控制（实物）
15）模拟电视发射塔实验
16）自动送料装车系统控制
17）自动售货机
18）自动成型训练19）水塔自动供水控制系统
21）自动洗衣机控制系统模拟训练20）邮件自动分拣
22）电镀过程控制
23）三相鼠笼式异步电动机点动控制和自锁控制(实物)
24）三相鼠笼式异步电动机联动正反转控制(实物)
25）三相鼠笼式异步电动机带延时正反转控制(实物)
26）三相鼠笼式异步电动机Y/△转换起动控制(实物)
27）MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28）针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
B、趣味性实验及控制实验（微机应用课）
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验
