一、概 述
KYDL-GC07电测仪表工培训考核装置,是根据《中华人民共和国职业技能鉴定规范。电力行业(电测仪表)》,参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件,可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核,包括高校、中专、技校
"电气测量"类课程的实验、实训和考核。

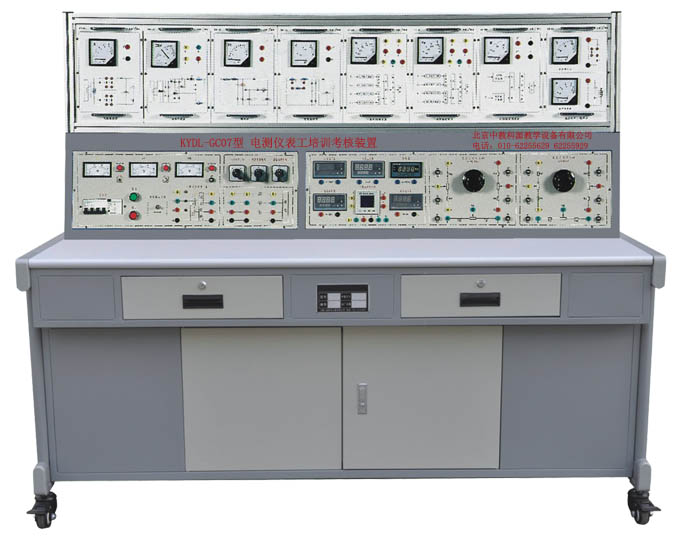

KYDL-GC07
电测仪表工培训考核装置
二、特点
1.倒闸操作系统采用数字物理混合仿真系统,用户可以在软件环境中进行操作训练、物理操作屏同步显示,或在物理操作屏上进行操作训练、计算机同步监控。操作正确将得到正确的结果,而操作错误则会出现事故状态,并在操作屏上发出声光告警,因此能非常逼真地反映出学员的运行水平和事故处理能力。
2.配置灵活、性价比高。用户可以根据自身实际情况配置一种或多种电压等级(500kV、220kV、110kV)物理模拟倒闸操作屏。
3.软件仿真系统采用组态软件作为开发平台,采用1台教员机作为主站,单台或多台学员机作为子站的C/S网络结构形式。教员机可以设置系统主接线形式和运行工况,并将各种预设工况下置学员机,并同步监控学员机的操作过程。学员机根据教员机设定的环境进行倒闸操作训练和考核。
三、技术性能
1.额定电压:三相五线~380V±10% 50HZ
2.额定容量:<1.5kVA
3.工作环境:环境温度-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
四、系统配置
1. KYDL-DC06A型 110kV变电站倒闸操作屏(用户可以根据实际情况选购)
2. KYDL-DC06B型 220kV变电站倒闸操作屏(用户可以根据实际情况选购)
3. KYDL-DC06型 500kV变电站倒闸操作屏(用户可以根据实际情况选购)
4.变电站倒闸操作软件
五、基本实训项目
1. 系统运行方式切换倒闸操作
2. 线路停电操作
3. 线路送电操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 母线从运行状态转检修倒闸操作
12. 变压器从运行状态转检修倒闸操作
13. 母线从检修状态转运行倒闸操作
14. 变压器从检修状态转运行倒闸操作
|
