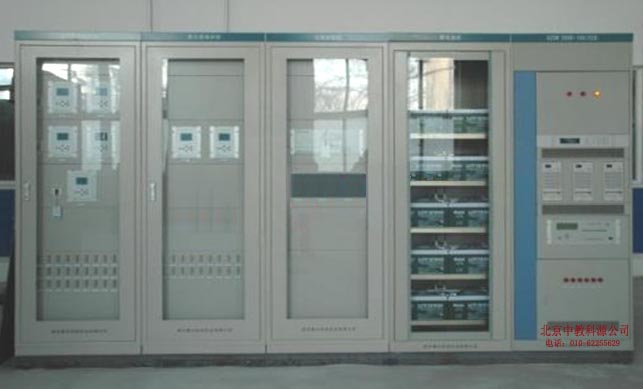

KYDL-GD08 低压开关柜设备

1、设备标准和规范
　提供的设备和配套件要符合以下标准：
　　GB 7251 低压成套开关设备
　　GB 4942.2 低压电器外壳防护等级
　　IEC 439-1 低压成套开关设备和控制设备
　　IEC 439-2 工厂组装的低压开关设备和控制设备装置对母线干扰系统的补充要求
　　IEC 529 外壳防护等级的分类
　　JB/T 9661 低压抽出式成套开关设备
　　JB 4012 低压空气式隔离器开关隔离开关及熔断器组合电器
　　GBJ 232 电气装置安装工程施工及验收规范
　　DL/T 5153-2002 火力发电厂厂用电设计技术规定
　　DL/T 5222-2005 导体和电器选择设计技术规定
　　SDJ 9 电气测量仪表装置设计技术规程
　　GB 191 包装贮运标志
　　GB 50229 火力发电厂与变电所设计防火
　以上标准均执行最新版本。
2、技术要求
　2.1 设备的主要技术参数
　2.1.1 型式：
　　低压开关柜采用抽出式（指抽屉组件可以整体抽出）金属铠装开关柜。采用等同或高于MNS系列开关柜的产品，也可提供高于上述要求的其他型式开关柜。
　　所有低压开关柜应满足以下尺寸要求：
　　PC柜（宽×深）：进线柜或联络柜1000mm×1000mm；
　　　　　　　　　　馈线柜800mm×1000mm
　　　　　　　　　　MCC柜（宽×深）：800mm×800mm或600mm×1000mm或1000mm×600mm；
　2.1.2 开关柜技术参数及要求
　　额定电压 400V
　　最高工作电压 690V
　　额定绝缘电压 1000V
　　额定频率 50Hz
　　柜体动稳定电流： ≥125kA（峰值）
　　柜体热稳定电流： 1s内所能承受的电流值为50 kA
　　主电路绝缘水平 1min工频耐压2500V。
　　主电路额定工作电压 AC 380/220V，三相四线+PE线（中性点直接接地）
　　主母线：
　　额定电流 ≥电源进线开关额定电流的1.1倍
　　短时耐受电流 ≥50kA 3s
　　峰值耐受电流 ≥125kA
　　分支母线：
　　额定电流 ≥电源进线开关额定电流
　　短时耐受电流 ≥50kA 3s
　　峰值耐受电流 ≥125kA
　　2.1.3 断路器额定参数
　　断路器型式 框架或塑壳空气断路器
　　额定电压 400V
　　额定频率 50Hz
　　额定电流
　　额定使用操作顺序(Ics）分-3 min-合分-3 min-合分
　　额定极限操作顺序(Icu）分-3 min-合分
　　额定短路开断电流（Ics）
　　瞬时脱扣(rms）（框架）≥50kA ，（塑壳）≥35kA
　　延时脱扣(rms）（框架）≥50kA ，（塑壳）≥35kA
　　额定短时耐受电流（持续1s）(rms）（框架）≥50kA ，（塑壳）≥35kA
　　极数 3
