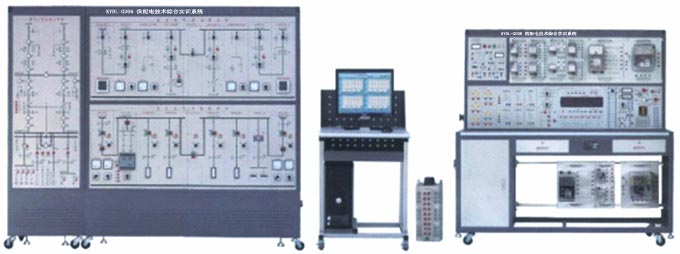

KYDL-GD06 供配电技术综合实训系统（配组态王软件）

一、技术性能
　　1.输入电压：三相四线制380V±10% 50Hz
　　2.工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）
　　3.装置容量：＜2.5kVA
二、实验项目
　1.供配电常用继电器特性实验
　　(1) 典型电流继电器的特性实验
　　(2) 典型电压继电器的特性实验
　　(3) 典型中间继电器的特性实验
　　(4) 信号继电器的特性实验
　　(5) 差动继电器特性实验
　2.供配电系统继电保护实验
　　(1) 供电线路带时限的过电流保护实验
　　(2) 供电线路低电压启动过电流保护实验
　　(3) 供电线路电流速断保护实验
　　(4) 供电线路电流反时限过电流保护实验
　　(5) 配电变压器过电流保护实验
　　(6) 配电变压器的电流速断保护
　　(7) 配电变压器的过负荷保护实验
　　(8) 配电变压器纵联差动保护实验
　3.供配电系统的二次回路与自动装置实验
　　(1) 断路器的控制和信号回路实验
　　(2) 6～35kV系统的绝缘监视装置电路实验
　　(3) 供配电系统一次重合闸实验
　　(4) 线路过电流保护与自动重合闸综合实验
　　(5) 线路过电流保护与自动重合闸后加速综合实验
　　(6) 双电源明备用的APD电路实验
　　(7) 双电源暗备用的APD电路实验
　　(8) 电力变压器的有载调压实验
　　(9) 手动/自动功率因数补偿实验
　4.供配电系统的微机监控实验
　　(1) 系统电量监测与负荷曲线测绘
　　(2) 断路器的远动控制与信号采集
　　(3) 变电站电压无功综合自动调节
　5.PLC在供配电保护控制中的应用实验
　　(1) 线路带时限的过电流保护实验
　　(2) 线路低电压启动过电流保护实验
　　(3) 线路电流速断保护实验
　　(4) 变压器过电流保护实验
　　(5) 变压器的过负荷保护实验
　　(6) 线路过电流保护与自动重合闸实验
　　(7) 线路过电流保护与自动重合闸后加速实验
　　(8) 备用电源自动投入实验
　6.模拟供配电所送电和停电操作实验
　7.遥测、遥控、遥信实验。
