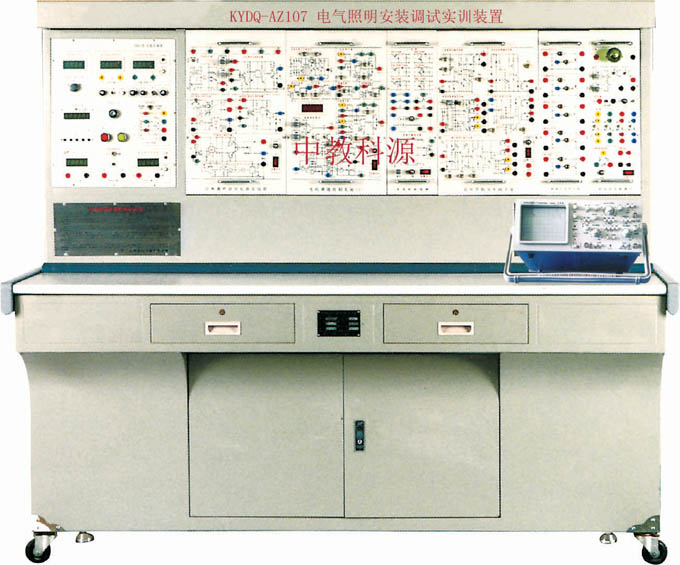

KYDQ-AZ107 电气照明安装调试实训装置

一、概述
　　KYDQ-AZ107 电气照明安装调试实训装置，是根据国家职业资格培训教材编审委员编写的《电气设备安装工》相关的技能培训要求而研制的设备，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校对电气设备安装工的技能实训教学，同时也可作为初级、中级电气设备安装工技能考核的鉴定设备。
二、特点
　 KYDQ-AZ107 电气照明安装调试实训装置，在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
　　1、 配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
　　2、电气照明典型线路采用优质元器件
　　3、防雷接地装置采用工业现场所用的避雷针和避雷器进行实训
三、技术指标
　　1、 输入电源：三相四线制380V±10% 50HZ
　　2、工作环境：温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000M
　　3、装置容量：＜3KVA
四、装置配置
　1、电源、电气设备配备
　（1）电源部分
　　三相四线380V电网经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只，指示输入的三相电源线电压；交流电源输出设有过流保护及漏电保护功能
　（2）配备一套室内小型配电箱，用于配电箱的室内安装
　（3）配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
　（4）配备典型照明线路施工所用的灯座及开关等元器件
　（5）配备吊扇及配套调速器1套
　（6）配备避雷针1只
　（7）配备电源防雷器1台
　（8）配备布线用硬质导线
　2、仪器仪表配备
　　便携式数字万用表，三位半显示
五、工具配备
　　配有电工常用工具2套（含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把。
六、实训项目
　　1.配电箱安装
　　2.线管敷设前预制加工
　　3.线管的敷设
　　4.线管的穿线
　　5.灯具的安装
　　6.典型照明电路的安装及接线
　　7.吊扇的安装及测试
　　8.防雷器的安装
　　9.避雷针的安装
