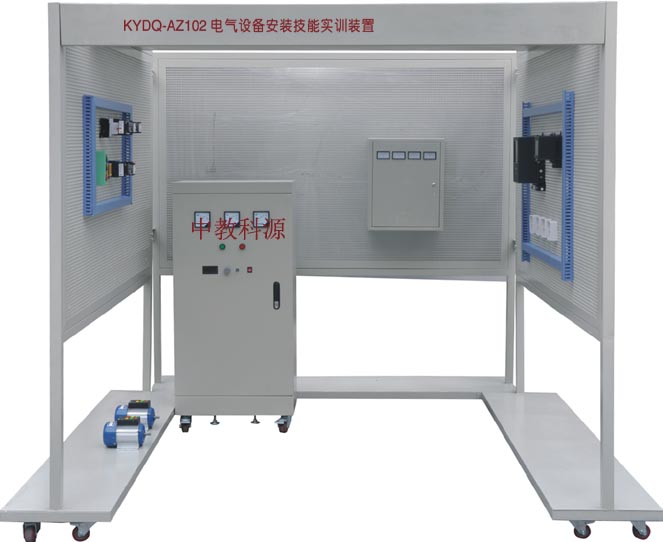

KYDQ-AZ102电气设备安装技能实训装置

　一、概述：
　　KYDQ-AZ102 电气设备安装技能实训装置,是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备，可完成《电气设备安装工（初级）》的电气设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备，同时也是初级电气设备安装工技能考核的理想鉴定设备。
二、特点
　　KYDQ-AZ102 电气设备安装技能实训装置,在结构上以建筑模型（包含了电缆敷设备管模拟、二次接线及室内布线等典型结构）为基础，由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作。
三、技术性能
　　1.输入电压：三相四线制380V±10% 50HZ
　　2.工作环境：环境温度范围为－5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000
　　3.容量装置：＜6KVA
　　4.外形尺寸：2400mm×2400mm×2000mm
四、装置配备
　1.交直流电源、电气设备配备
　（1）电源部分
　　三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电。
提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。
　　交流电源输出端设有过流保护及漏电保护功能。
　（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。
　（3）配备电缆支架一组，用于电缆敷设训练。
　（4）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表
　（5）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
　（6）配备50W直流电机一台
　（8）配备180W三相鼠笼式异步电动机一台
　（9）配备硬质导线,用于室内布线
　（10）配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
　（11）配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。
　2.仪器工具
　　配有电工常用工具2套(含配有电工常用工具2套（含剥线柑、尖嘴柑、十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把数字万用表1只。
五、实训项目
　（一）电缆线路的施工
　　1.电缆支架的安装
　　2.电缆的敷设
　　3.电缆的户外式终端制作
　　4.电缆的户内终端制作
　（二）配电设备的安装
　　1.配电箱的安装
　　2.断路器的安装
　　3.配电箱的接线
　　4.电气二次接线
　　5.线管的敷设及布线
　（三）电动机的安装
　　1.电机的就位安装
　　2.电机的首末端判别
　　3.电机机组的安装
　　4.电机控制回路元器件的安装
　　5.电机的接线与运行
　（四）电动机控制
　　1．三相异步电动机接触器点动控制线路
　　2．三相异步电动机接触器自锁控制线路
　　3．三相异步电动机Y/△自动控制线路
　　4．接触器联锁的正反转控制线路
　　5．按钮联锁的三相异步电动机正反转控制线路
　　6．双重联锁的三相异步电动机正反转控制线路
　　7．三相异步电动机多地控制
　　8．工作台自动往返控制线路
　　9．三相异步电动机串电阻降压启动控制线路
　　10．三相异步电动机能耗制动控制线路
　（五）室内照明
　　1．两个开关控制一盏灯线路训练
　　2．声控开关控制白炽电路训练
　　3．二地控制一盏灯电路训练
　　4．三地控制一盏灯电路训练
　　5．日光灯线路接线训练
　　6．单相电度表直接安装接线
　　7．室内照明电路安装训练
