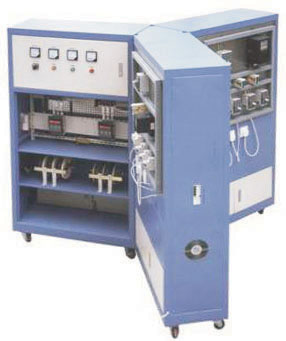

KYDQ-AZ104 内线安装工实训装置（中级）

　一、概述
　　KYDQ-AZ104 内线安装工实训装置，根据劳动和社会保障部职业/工种资格（标准）《内线安装工》实训考核要求设计，能够完成多种技能训练。主要完成照明设备及线路、电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装，及室内用电设备的故障分析处理，电动机轴芯的检查和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的技能培训，也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。
二、内线安装工实训装置特点
　　1、真实性强：装置元件布置、开关操作都参考了工程实际，为各专业岗位创造真实的实训环境。
　　2、模块化设计：各个实训内容按模块进行设计。
三、技术指标
　　1、输入电源：AC 380V±10% 50HZ
　　2、工作环境：温度-10℃～+50℃ 相对湿度<85%(25℃) 海拔＜4000M
　　3、装置容量：＜1.5KVA
　　4、外形尺寸：1800mm×1700mm×500mm
四、实训项目
　　1、照明配电盘内电器安装
　　2、动力配电板制作
　　3、低压配电屏一次设备安装
　　4、室内硬母线大街制作
　　5、磁力起动器安装
　　6、单回路动力箱安装
　　7、交流接触器可逆控制操作箱安装
　　8、便捷式配电箱制作安装
