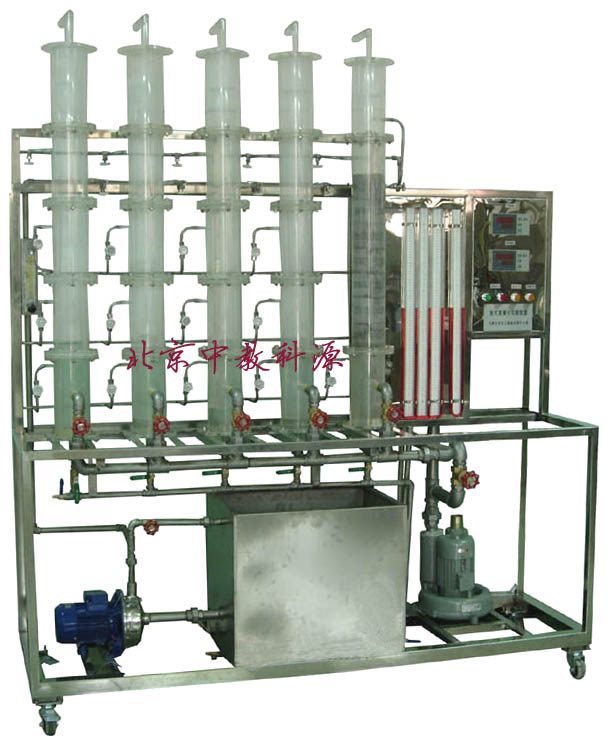

KYCE-24BST型板式塔操作演示实验装置

KYCE-24BST型板式塔操作演示实验装置

　　实验设备的性能:
　　1.可以同时了解筛板,浮阀,泡罩及舌形塔板等四种塔板的气-液流动状况，
　　并观察几种不正常的操作现象。
　　2.可以测定干板及不同空气流量下各板的压降。
　　常压、常温操作
　　板式塔：筛板、浮阀、泡罩、舌形
　　筛板、浮阀、泡罩、舌形塔板压降：10～5KPa
　　液体流量：30 l/h
　　气体流量：4～40 m3/h
　　水：装置自带水箱循环使用。
　　电：电压AC380V，功率1.0KW，标准三相五线制。每个实验室需配置1～2个接地点（安全地及信号地）。
　　气：空气来自风机（自带气源）。
　　有机玻璃塔体（筛板、浮阀、泡罩、舌形）：φ100×150mm
　　热电阻温度计：0～100℃
　　宇电温度数显示仪
　　U型管压差计
　　鼓风机：功率 550W
　　正泰电器：接触器、开关、漏电保护空气开关
　　不锈钢管路、水箱、管件及阀门
　　不锈钢仪表柜：测控、电器设备在实验架上
　　不锈钢材质框架1.6×0.55×2.2米（带脚轮及禁锢脚）
