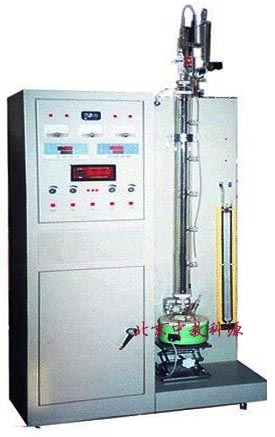

KYCE-19TSJL型特殊精馏实验装置

KYCE-19TSJL型特殊精馏实验装置

特殊精馏实验装置实验目的：
　　1、熟悉精馏单元操作过程的设备与流程。
　　2、学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。
特殊精馏实验装置主要配置：
　　玻璃精馏塔、冷凝器、再沸器、预热器、水泵、温度控制仪、温度显示仪、压力表、流量计、不锈钢框架、控制屏。
特殊精馏实验装置技术参数：
　　1、精馏塔塔径φ20mm，塔高1.4m，带导电膜保温，保温段加热功率上下两段：各300W；塔釜容积：500ml；材质为玻璃塔结构。
　　2、再沸器加热功率：1000M。
　　3、水泵流量：5L/min，扬程：6m，功率：90W。
　　4、温度控制仪XMZA，温度显示仪：XMZD。
　　5、压力表量程：0-0.16Mpa。
　　6、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
　　7、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
　　8、外形尺寸：1500×600×2100mm。
　　KYCE-19TSJL-A数据采集型：配工业触摸屏、微机接口和数据处理软件、温度传感器、温度巡检仪、压力传感器。能在线监测温度、压力等实验数据。
